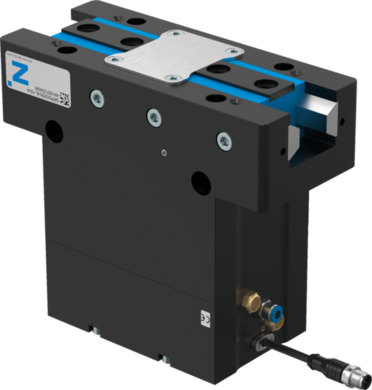

GPP5025SC-IL-10-A
2 - čeľusťové paralelné chápadlá
Séria GPP5000IL
"Hybrid"
- Pneumatický pohon kombinovaný s technológiou IO-Link
- Zníženie doby cyklu až o 50 % a úspora stlačeného vzduchu až o 90 %
- Napojenie iba prostredníctvom pneumatického vedenia a kábla IO-Link
- Integrovaná technológa ventilov, senzorika, indikácia stavu, kontrola tlaku a teploty
- Rozpoznanie dielov v rozsahu +/- 0,05 mm s voľne naučiteľným tolerančným rozsahom
- Možnosť programovania 32 záznamov o obrobkoch
- Chránené proti korózii a utesnené podľa IP64
- Až 30 miliónov cyklov bez potreby údržby
Vybavenie/možnosti
30 mil. cyklov bez údržby (max.)
Zatváranie pružiny C
Vysoká sila S
Integrovaná registrácia
IP64
S ochranou proti korózii
Tesnenie uzatvárania vzduchom
IO link
Technológia ventilov integrovaná
Technické údaje
| Pripájanie | IO-Link |
| Zdvih na čeľusť | 14 [mm] |
| Uchopovacia sila zavrieť | 8730 [N] |
| Pružinou zabezpečená uchopovacia sila | 2370 [N] |
| Max. počet cyklov | 80 |
| Vlastná hmotnosť namontovanej čeľuste chápadla max. | 7 [kg] |
| Max. dĺžka uchopovacej čeľusti | 220 [mm] |
| Opakovacia presnosť +/- | 0.02 [mm] |
| Prevádzkový tlak min. | 4 [bar] |
| Prevádzkový tlak max. | 7 [bar] |
| Menovitý prevádzkový tlak | 6 [bar] |
| Prevádzková teplota | +5 ... +50 [°C] |
| Objem valca na cyklus | 830 [cm³] |
| Technológia ventilov integrovaná | Áno |
| Snímanie polohy integrované | Áno |
| Napatie | 24 [V] |
| Odber prúdu max. | 0.12 [A] |
| Druh krytia potem IEC 60529 | IP64 |
| Hmotnosť | 11 [kg] |
Príslušenstvo
Výhody podrobne
- Nútený klinový hákový mechanizmus
Vysoké zachytenie síl a momentov prostredníctvom podperného mostíka Synchronizovaný pohyb čeľustí chápadla - čeľusť chápadla
Montáž uchopovacej čeľuste prostredníctvom odnímateľných strediacich puzdier Trvale mazaný vloženou mazacou kapsou - Steel Linear Guide
Prevedenie oceľ v oceli Umožňuje montáž extrémne dlhých uchopovacích čeľustí - Dvojlamelové utesnenie
IP64 Zabraňuje úniku tuku, vďaka čomu dlhšia životnosť - integrované poistenie uchopovacej sily
Pružina, namontovaná v priestore valca ako zásobník energie - upevnenie a polohovanie
Alternatívne na viacerých stranách na individuálnu montáž - registrácia polohy
integrovaný Hallov senzor - Integrovaná technológia ventilov
Ovládanie chápadla prostredníctvom napojeného stlačeného vzduchu - Integrovaný riadiaci modul
Jednokáblové riešenie cez IO Link Možnosť odčítať tlak, teplotu, polohu a ďalšie parametre
