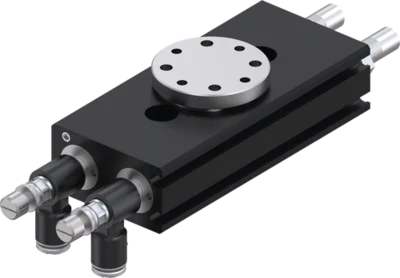

Flachschwenkeinheiten
Serie MSF
"Die Indviduelle"
- Hier entscheiden Sie selbst!
Ob Flanschanbindung oder Zapfenwelle, ob mit Stoßdämpfer oder ohne: Durch die Vielzahl an Varianten finden Sie immer das, was Sie benötigen - Flache Bauweise
Dank des gegenläufigen Doppelkolbenantriebs kann die Einheit extrem flach bauen. So können Sie Ihre Anwendung platzsparender aufbauen - Stufenlos einstellbarer Schwenkwinkel
Werden Sie individuell und flexibel durch den komplett einstellbaren Schwenkwinkel, der Ihnen zusätzlich noch die Rüstzeiten reduziert
Serienmerkmale
10 Mio. wartungsfreie Zyklen (max.)
Endlagendämpfung Elastomer
Fluidische Durchführung
IP41
Magnetfeldsensor
Wellenzapfen
Flansch- Positionierbarkeit 2 Positionen
- Endlagendämpfung Powerstop
Schwenkwinkel einstellbar
- Drosselverschraubung
- zur Geschwindigkeitsregulierung
- im Lieferumfang enthalten
- Robustes, leichtes Gehäuse
- hartbeschichtete Aluminiumlegierung
- Befestigung und Positionierung
- alternativ an mehreren Seiten für eine individuelle Montage
- Werkzeugaufnahme
- in den Ausführungen mit Wellenzapfen oder Flansch erhältlich
- Kraftübertragung
- Zahnstangen und Zahnrad
- bis zu 2-fach integrierte Luftdurchführung
- zur schlauchlosen Übertragung von Druckluft
- Schlauchpaket muss nicht mitgeschwenkt werden
- Abfragenut
- Aufnahme für die Magnetfeldsensorik
- integrierte Stoßdämpfer mit Wendelnut-Technologie
- einstellbare Endlagendämpfung
