2-Backen-Winkelgreifer
Serie MGW800
"Der Wirtschaftliche"
- Konzentration auf das Wesentliche
Die wirtschaftlichste Art des Greifens: So reduzieren Sie Ihre Produktionskosten - Hohe Momentenbelastung
Das optimal abgestimmte Winkelgetriebe sorgt in Ihrer Anwendung für ein Höchstmaß an Robustheit - Störungsfreier Dauereinsatz
Unsere kompromisslose Qualität „Made in Germany“ garantiert Ihnen bis zu 10 Mio. Zyklen ohne Wartung
Serienmerkmale
10 Mio. wartungsfreie Zyklen (max.)
Feder schließend C
IP30
Magnetfeldsensor
Baugröße: MGW801 | ||||
| Bestell-Nr. | Hub pro Backe | Greifmoment beim Schließen | Greifmoment beim Öffnen | |
|---|---|---|---|---|
| MGW801N | 37.5 [°] | 0.025 [Nm] | 0.03 [Nm] | |
Baugröße: MGW802 | ||||
| Bestell-Nr. | Hub pro Backe | Greifmoment beim Schließen | Greifmoment beim Öffnen | |
| MGW802N | 37.5 [°] | 0.045 [Nm] | 0.05 [Nm] | |
Baugröße: MGW803 | ||||
| Bestell-Nr. | Hub pro Backe | Greifmoment beim Schließen | Greifmoment beim Öffnen | |
| MGW803N | 37.5 [°] | 0.2 [Nm] | 0.23 [Nm] | |
| MGW803NC | 37.5 [°] | 0.3 [Nm] | ||
Baugröße: MGW804 | ||||
| Bestell-Nr. | Hub pro Backe | Greifmoment beim Schließen | Greifmoment beim Öffnen | |
| MGW804N | 37.5 [°] | 0.35 [Nm] | 0.41 [Nm] | |
| MGW804NC | 37.5 [°] | 0.5 [Nm] | ||
Baugröße: MGW806 | ||||
| Bestell-Nr. | Hub pro Backe | Greifmoment beim Schließen | Greifmoment beim Öffnen | |
| MGW806N | 37.5 [°] | 0.85 [Nm] | 1.02 [Nm] | |
| MGW806NC | 37.5 [°] | 1.1 [Nm] | ||
Baugröße: MGW808 | ||||
| Bestell-Nr. | Hub pro Backe | Greifmoment beim Schließen | Greifmoment beim Öffnen | |
| MGW808N | 37.5 [°] | 1.55 [Nm] | 1.76 [Nm] | |
| MGW808NC | 37.5 [°] | 2 [Nm] | ||
Baugröße: MGW810 | ||||
| Bestell-Nr. | Hub pro Backe | Greifmoment beim Schließen | Greifmoment beim Öffnen | |
| MGW810N | 37.5 [°] | 2.9 [Nm] | 3.3 [Nm] | |
| MGW810NC | 37.5 [°] | 3.8 [Nm] | ||
Baugröße: MGW812 | ||||
| Bestell-Nr. | Hub pro Backe | Greifmoment beim Schließen | Greifmoment beim Öffnen | |
| MGW812N | 37.5 [°] | 4.1 [Nm] | 4.55 [Nm] | |
| MGW812NC | 37.5 [°] | 5.2 [Nm] | ||

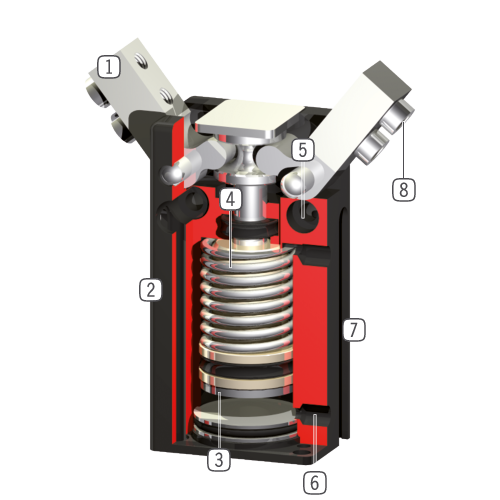

- Greiferbacke
Aufnahme der individuellen Greifbacke - Robustes, leichtes Gehäuse
hartbeschichtete Aluminiumlegierung - Positionsabfrage
Permanentmagnet zur direkten Abfrage der Kolbenbewegung - Integrierte Greifkraftsicherung
im Zylinderraum eingesetzte Feder als Energiespeicher (ab Baugröße 803) - Befestigung und Positionierung
alternativ an mehreren Seiten für eine individuelle Montage - Energiezuführung
von mehreren Seiten möglich - Abfragenut
Befestigung und Positionierung der Magnetfeldsensoren - Abnehmbare Zentrierhülse
schnelle und kostengünstige Positionierung der Greifbacken
