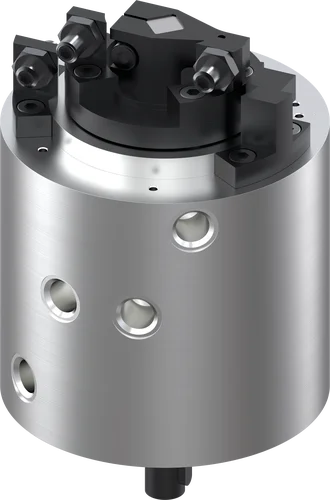

Serie

"Der Flexible"

  • 4 Positionen anfahrbar
    Durch die beiden getrennt oder gemeinsam gesteuerten Drehflügel erlangen Sie höchste Flexibilität in Ihrer Werkstückpositionierung
  • Hohes Drehmoment
    Optimales Verhältnis von Bauraum und Drehmoment reduziert Störkonturen und gibt kostbaren Bauraum in Ihrer Anwendung frei
  • 360° Schwenkwinkel
    Wollen Sie flexibel und individuell in Ihrer Anwendung sein? Mit dem 360° stufenlos einstellbaren Schwenkwinkel sind Sie es!
Serienmerkmale
  • 1,5 Mio. wartungsfreie Zyklen (max.)
  • IP54
  • Positionierbarkeit 4 Positionen
  • Schwenkwinkel einstellbar
  • 1 Mio. wartungsfreie Zyklen (max.)
Baugröße: SH-5
Bestell-Nr.SchwenkwinkelDrehmoment AußenflügelDrehmoment Innenflügel
SH-5360 [°]2.73 [Nm]0.59 [Nm]
Baugröße: SH-20
Bestell-Nr.SchwenkwinkelDrehmoment AußenflügelDrehmoment Innenflügel
SH-20360 [°]7.2 [Nm]2.35 [Nm]
  1. 0-Stellung
    Druckluft in A‘ und B‘: Innen- und Außenflügel gehen in 0-Position
  2. Erste 90°- Zwischenstellung
    Druckluft A und A‘: Der Außenflügel schwenkt bis zum externen Anschlag (Stopper) um 90°
  3. Zweite 90°- Zwischenstellung
    Druckluft B und B‘: Der Außenflügel schwenkt mit dem Innenanschlag um 90° zurück zur 0-Position.Der Innenflügel schwenkt um 180° entgegengesetzt
  4. Dritte 90°- Zwischenstellung
    Druckluft A und B: Der Außenflügel schwenkt mit dem Innenflügel in Bewegungsrichtung um 90°
