ZK1030
Szczypce tnące
Seria ZK1000
- Ekstremalnie lekkie
Ten lekki produkt umożliwia często zastosowanie mniejszej osi przejazdu, co pozwala ograniczyć ogólny koszt zastosowania. - Z wbudowanym układem kontroli pola magnetycznego
Jedne z niewielu szczypców tnących na rynku, których pozycję można kontrolować i przekazywać do układu sterowania w sposób bezpieczny dla procesu. - Tu decyduje klient!
Do nadlewki czy drutu stalowego? Różnorodność możliwych geometrii cięcia oraz materiałów tnących pozwala zawsze znaleźć odpowiednie ostrze.
Wyposażenie/opcje
5 mln cykli bez konserwacji (maks.)
Sprężyna otwierająca O
IP30
Czujnik pola magnetycznego
Dane techniczne
| Skok na szczękę | 2.1 [°] |
| Moment chwytający przy zamykaniu | 14 [Nm] |
| Czas zamykania | 0.01 [s] |
| Czas otwierania | 0.1 [s] |
| Ciśnienie robocze min. | 2 [bar] |
| Ciśnienie robocze maks. | 6 [bar] |
| Nominalne ciśnienie robocze | 6 [bar] |
| Temperatura robocza min. | 5 [°C] |
| Temperatura robocza maks. | +80 [°C] |
| Pojemność cylindra na cykl | 5 [cm³] |
| Typ ochrony wg IEC 60529 | IP30 |
| Masa | 0.11 [kg] |
| Możliwa maks. Ø cięcia, tworzywo sztuczne | 2 [mm] |
| Możliwa maks. Ø cięcia, miedź | 1 [mm] |
| Możliwa maks. Ø cięcia, stal | 0.5 [mm] |
| Możliwa maks. Ø cięcia, drut fortepianowy | 0.3 [mm] |

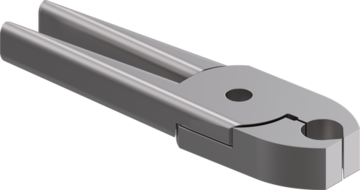

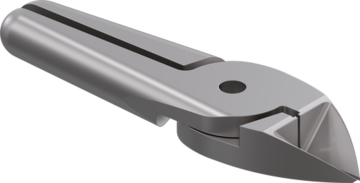

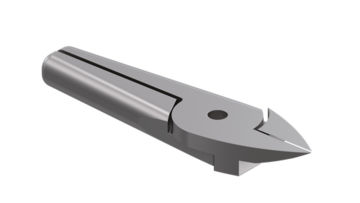

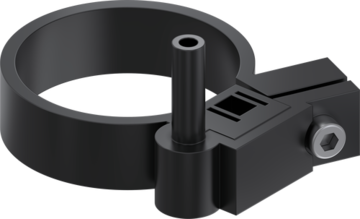

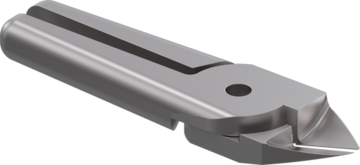

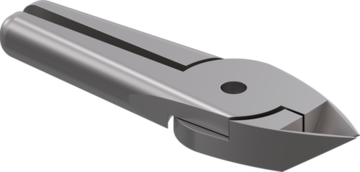

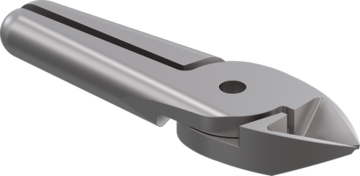

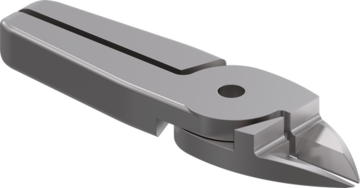

Akcesoria
Konstrukcja w przekroju
- Wkład tnący
Z możliwością elastycznego stosowania dzięki dostosowanej indywidualnie do aplikacji geometrii ostrza - Sprężyna powrotna
Do otwierania ostrzy - Obejma mocująca
Gniazdo układu czujnika pola magnetycznego - Czujnik pola magnetycznego
Do sprawdzania pozycji - Napęd
Siłownik pneumatyczny o pojedynczym działaniu - Obudowa
Stop aluminium pokryty twardą powłoką - Mocowanie i pozycjonowanie
Za pomocą pasowania, gwintu i nakrętki kontrującej - Doprowadzanie energii
