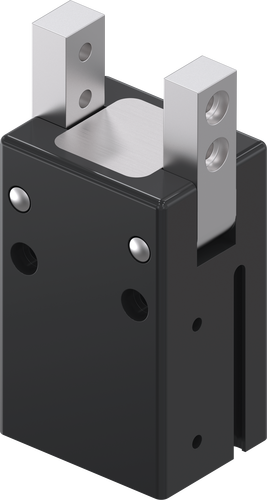

MGW808NC
2-Backen-Winkelgreifer
Serie MGW800
"Der Wirtschaftliche"
- Konzentration auf das Wesentliche
Die wirtschaftlichste Art des Greifens: So reduzieren Sie Ihre Produktionskosten - Hohe Momentenbelastung
Das optimal abgestimmte Winkelgetriebe sorgt in Ihrer Anwendung für ein Höchstmaß an Robustheit - Störungsfreier Dauereinsatz
Unsere kompromisslose Qualität „Made in Germany“ garantiert Ihnen bis zu 10 Mio. Zyklen ohne Wartung
Ausstattung/Optionen
10 Mio. wartungsfreie Zyklen (max.)
Feder schließend C
IP30
Magnetfeldsensor
Technische Daten
| Hub pro Backe | 37.5 [°] |
| Greifmoment beim Schließen | 2 [Nm] |
| Durch Feder abgesichertes Greifmoment | 0.45 [Nm] |
| Greifkraft beim Schließen | 190 [N] |
| Schließzeit | 0.02 [s] |
| Öffnungszeit | 0.04 [s] |
| Wiederholgenauigkeit +/- | 0.05 [mm] |
| Betriebsdruck min. | 4 [bar] |
| Betriebsdruck max. | 8 [bar] |
| Nennbetriebsdruck | 6 [bar] |
| Betriebstemperatur min. | 5 [°C] |
| Betriebstemperatur max. | +80 [°C] |
| Zylindervolumen pro Zyklus | 10.5 [cm³] |
| Schutzart nach IEC 60529 | IP30 |
| Gewicht | 0.19 [kg] |
Zubehör
Aufbau im Schnitt
- Greiferbacke
Aufnahme der individuellen Greifbacke - Robustes, leichtes Gehäuse
hartbeschichtete Aluminiumlegierung - Positionsabfrage
Permanentmagnet zur direkten Abfrage der Kolbenbewegung - Integrierte Greifkraftsicherung
im Zylinderraum eingesetzte Feder als Energiespeicher (ab Baugröße 803) - Befestigung und Positionierung
alternativ an mehreren Seiten für eine individuelle Montage - Energiezuführung
von mehreren Seiten möglich - Abfragenut
Befestigung und Positionierung der Magnetfeldsensoren - Abnehmbare Zentrierhülse
schnelle und kostengünstige Positionierung der Greifbacken
