3-Backen-Zentrischgreifer
Serie GPD5000IL

"Der Hybride"

  • Pneumatischer Antrieb kombiniert mit IO-Link-Technologie
  • Bis zu 50% Zykluszeitreduzierung und bis zu 90% Drucklufteinsparung
  • Anbindung über nur eine Pneumatikleitung und IO-Link Kabel
  • Ventiltechnik, Sensorik, Statusanzeige, Druck- und Temperaturüberwachung integriert
  • Teileerkennung im Bereich von +/- 0,05 mm bei frei teachbarem Toleranzbereich
  • 32 Werkstückdatensätze programmierbar
  • Korrosionsgeschützt und abgedichtet nach IP64
  • Bis zu 30 Millionen Zyklen Wartungsfreiheit
Serienmerkmale
  • 30 Mio. wartungsfreie Zyklen (max.)
  • Feder schließend C
  • Feder öffnend O
  • Hohe Kraft S
  • Integrierte Abfrage
  • IP64
  • Sperrluft
  • IO-Link
Baugröße: GPD5006IL
Bestell-Nr.Hub pro BackeGreifkraft beim SchließenGreifkraft beim Öffnen
GPD5006N-IL-10-A6 [mm]740 [N]800 [N]
GPD5006NC-IL-10-A6 [mm]1020 [N]
GPD5006NO-IL-10-A6 [mm]1080 [N]
GPD5006S-IL-10-A3 [mm]1620 [N]1750 [N]
GPD5006SC-IL-10-A3 [mm]2240 [N]
GPD5006SO-IL-10-A3 [mm]2370 [N]
Baugröße: GPD5008IL
Bestell-Nr.Hub pro BackeGreifkraft beim SchließenGreifkraft beim Öffnen
GPD5008N-IL-10-A8 [mm]1260 [N]1340 [N]
GPD5008NC-IL-10-A8 [mm]1690 [N]
GPD5008NO-IL-10-A8 [mm]1770 [N]
GPD5008S-IL-10-A4 [mm]2780 [N]2960 [N]
GPD5008SC-IL-10-A4 [mm]3730 [N]
GPD5008SO-IL-10-A4 [mm]3910 [N]
Baugröße: GPD5010IL
Bestell-Nr.Hub pro BackeGreifkraft beim SchließenGreifkraft beim Öffnen
GPD5010N-IL-10-A10 [mm]2290 [N]2400 [N]
GPD5010NC-IL-10-A10 [mm]3140 [N]
GPD5010NO-IL-10-A10 [mm]3250 [N]
GPD5010S-IL-10-A5 [mm]5050 [N]5280 [N]
GPD5010SC-IL-10-A5 [mm]6930 [N]
GPD5010SO-IL-10-A5 [mm]7160 [N]
Baugröße: GPD5013IL
Bestell-Nr.Hub pro BackeGreifkraft beim SchließenGreifkraft beim Öffnen
GPD5013N-IL-10-A13 [mm]3770 [N]3910 [N]
GPD5013NC-IL-10-A13 [mm]5060 [N]
GPD5013NO-IL-10-A13 [mm]5200 [N]
GPD5013S-IL-10-A6 [mm]8310 [N]8600 [N]
GPD5013SC-IL-10-A6 [mm]11160 [N]
GPD5013SO-IL-10-A6 [mm]11450 [N]
Baugröße: GPD5016IL
Bestell-Nr.Hub pro BackeGreifkraft beim SchließenGreifkraft beim Öffnen
GPD5016N-IL-10-A16 [mm]6870 [N]7120 [N]
GPD5016NC-IL-10-A16 [mm]9240 [N]
GPD5016NO-IL-10-A16 [mm]9490 [N]
GPD5016S-IL-10-A8 [mm]14700 [N]15250 [N]
GPD5016SC-IL-10-A8 [mm]19780 [N]
GPD5016SO-IL-10-A8 [mm]20330 [N]
Baugröße: GPD5025IL
Bestell-Nr.Hub pro BackeGreifkraft beim SchließenGreifkraft beim Öffnen
GPD5025N-IL-10-A25 [mm]8430 [N]8730 [N]
GPD5025NC-IL-10-A25 [mm]11560 [N]
GPD5025NO-IL-10-A25 [mm]11860 [N]
GPD5025S-IL-10-A14 [mm]16240 [N]16820 [N]
GPD5025SC-IL-10-A14 [mm]22270 [N]
GPD5025SO-IL-10-A14 [mm]22850 [N]
Bestell-Nr.Hub pro BackeGreifkraft beim SchließenGreifkraft beim Öffnen

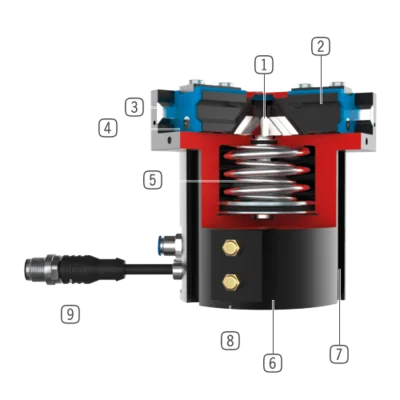

GPD5000IL Einführung
  1. Zwangsgeführtes Keilhakengetriebe
    Hohe Kräfte- und Momentenaufnahme Synchronisierte Bewegung der Greiferbacken
  2. Greiferbacke
    Greifbackenmontage über abnehmbare Zentrierhülsen Dauergeschmiert über eingebrachte Schmiertaschen
  3. Steel Linear Guide
    Stahl in Stahl geführt Ermöglicht das Anbringen extrem langer Greifbacken
  4. Doppellippendichtung
    IP64 Verhindert das Ausdringen von Fett, dadurch erhöhte Lebensdauer
  5. Integrierte Greifkraftsicherung
    Im Zylinderraum eingesetzte Feder als Energiespeicher
  6. Befestigung und Positionierung
    Alternativ an mehreren Seiten für eine individuelle Montage
  7. Positionsabfrage
    integrierter Hallsensor
  8. Integrierte Ventiltechnik
    Ansteuerung des Greifers über eine Druckluftversorgung
  9. Integriertes Steuerungsmodul
    Einkabellösung über IO-Link Druck, Temperatur, Position und weitere Parameter auslesbar
