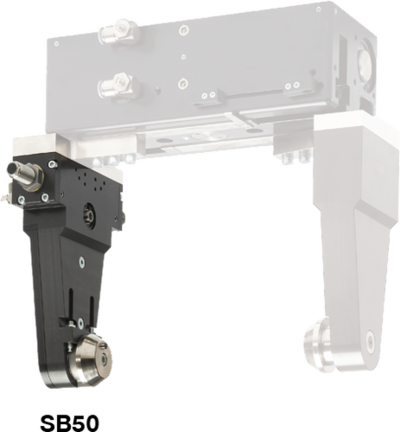

Schwenkbacken
Serie SBZ
"Die Überlegene"
- Stoßdämpfer mit Wendelnuttechnologie
Durch die überlegene Endlagendämpfung können Sie mehr Masse in kürzester Zeit schwenken und erhöhen somit den Teileaustoß Ihrer Maschine - Kraftübertragung über Zahnradsatz
Die robusten Zahnräder stehen für Präzision, Zuverlässigkeit und Langlebigkeit und garantieren Ihnen einen reibungslosen Betrieb - Störungsfreier Dauereinsatz
Unsere kompromisslose Qualität „Made in Germany“ garantiert Ihnen bis zu 10 Mio. Zyklen ohne Wartung
Serienmerkmale
10 Mio. wartungsfreie Zyklen (max.)
IP54
Induktiver Sensor
Schwenkwinkel 90°
Schwenkwinkel 180°
Flansch
Endlagen einstellbar +/- 3°
Gegenlager ohne Antrieb- Positionierbarkeit 2 Positionen
- Endlagendämpfung Powerstop
Baugröße: SB50 | ||||
| Bestell-Nr. | Schwenkwinkel | Drehmoment pro Backe | Schwenkwinkel einstellbar +/- | |
|---|---|---|---|---|
| SB50-90-C | 90 [°] | 1.2 [Nm] | 3 [°] | |
| SB50-180-C | 180 [°] | 1.2 [Nm] | 3 [°] | |
| SB50G | ||||
Baugröße: SB74 | ||||
| Bestell-Nr. | Schwenkwinkel | Drehmoment pro Backe | Schwenkwinkel einstellbar +/- | |
| SB74-90-C | 90 [°] | 3.5 [Nm] | 3 [°] | |
| SB74-180-C | 180 [°] | 3.5 [Nm] | 3 [°] | |
| SB74G | ||||
Baugröße: SB100 | ||||
| Bestell-Nr. | Schwenkwinkel | Drehmoment pro Backe | Schwenkwinkel einstellbar +/- | |
| SB100-90-C | 90 [°] | 10 [Nm] | 3 [°] | |
| SB100-180-C | 180 [°] | 10 [Nm] | 3 [°] | |
| SB100G | ||||
Baugröße: SB150 | ||||
| Bestell-Nr. | Schwenkwinkel | Drehmoment pro Backe | Schwenkwinkel einstellbar +/- | |
| SB150-90-C | 90 [°] | 23 [Nm] | 3 [°] | |
| SB150-180-C | 180 [°] | 23 [Nm] | 3 [°] | |
| SB150G | ||||
Baugröße: SB190 | ||||
| Bestell-Nr. | Schwenkwinkel | Drehmoment pro Backe | Schwenkwinkel einstellbar +/- | |
| SB190-90-C | 90 [°] | 57 [Nm] | 3 [°] | |
| SB190-180-C | 180 [°] | 57 [Nm] | 3 [°] | |
| SB190G | ||||

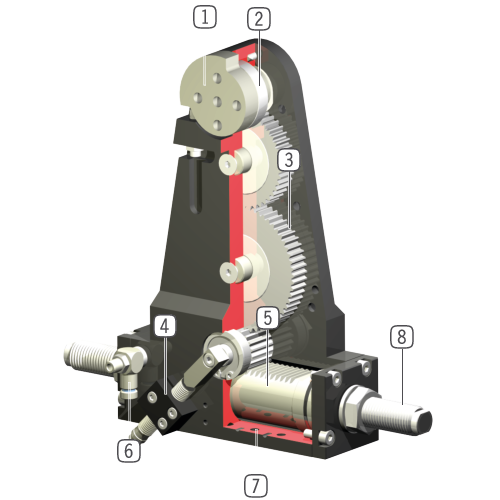

- zweifach gelagerte Abtriebswelle
Hohe Kräfte- und Momentenaufnahme - Abtriebsflansch
groß dimensionierter Abtriebsflansch mit Endanschlag und großer Mittenbohrung (ab SB150) - Kraftübertragung
stabiler Zahnradsatz präzise, zuverlässig, langlebig - Positionsabfrage
Abfrage der Endlagen 0° und 90° (bzw. 180°) über induktive Näherungsschalter einstellbar an verdrehbarer Schaltnocke - Antrieb
doppeltwirkender Pneumatikzylinder - Drosselverschraubung
zur Geschwindigkeitsregulierung (im Lieferumfang enthalten) - Befestigung und Positionierung
alternativ an mehreren Seiten für eine individuelle Montage - integrierte und patentierte Stoßdämpfer
einstellbare Endlagendämpfung
