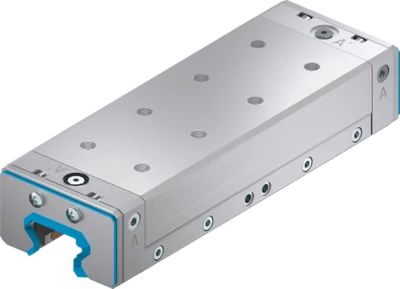

Klemmelement
Serie LBHS
- breites Produktsortiment
für alle gängigen Profilschienenführungen - energielos geschlossen (NC)
durch Eigenspannung - das Kraftpaket
bis zu 0,5 Mio. statische Klemmzyklen - Sicherheitselement
sicheres Bremsen bei Energieausfall - Größtmögliche Flexibilität
Zusätzlicher Hydraulikanschluss von oben
| Bestell-Nr. | Haltekraft | Nennbetriebsdruck | Montagerichtung | |
|---|---|---|---|---|
| LBHS2001AS2A | 1300 [N] | von vorne | ||
| LBHS2005AS2A | 1300 [N] | von vorne | ||
| LBHS2001AS2 | 1300 [N] | von vorne | ||
| LBHS2001CS2 | 1300 [N] | von vorne | ||
| LBHS2005AS2 | 1300 [N] | von vorne | ||
| LBHS2012ES2 | 1300 [N] | von vorne | ||
| LBHS2014DS2 | von vorne | |||
| LBHS2012CS2 | 1300 [N] | von vorne | ||
| LBHS2012FS2 | 1300 [N] | von vorne | ||
| LBHS2001ES2 | 1300 [N] | von vorne | ||
| LBHS2001SS2 | 1300 [N] | von vorne | ||
| LBHS2001SS2A | 1300 [N] | von vorne | ||
| LBHS2501AS2A | 2000 [N] | von vorne | ||
| LBHS2501CS2A | 2000 [N] | von vorne | ||
| LBHS2503AS2A | 2000 [N] | von vorne | ||
| LBHS2505AS2A | 2000 [N] | von vorne | ||
| LBHS2505BS2A | 2000 [N] | von vorne | ||
| LBHS2501AS2 | 2000 [N] | von vorne | ||
| LBHS2501CS2 | 2000 [N] | von vorne | ||
| LBHS2503AS2 | 2000 [N] | von vorne | ||
| LBHS2505AS2 | 2000 [N] | von vorne | ||
| LBHS2505BS2 | 2000 [N] | von vorne | ||
| LBHS2502DS2 | 2000 [N] | von vorne | ||
| LBHS2502DS2A | 2000 [N] | von vorne | ||
| LBHS2512ES2 | 2000 [N] | von vorne | ||
| LBHS2512ES2A | 2000 [N] | von vorne | ||
| LBHS2512CS2 | 2000 [N] | von vorne | ||
| LBHS2502AS2 | 2000 [N] | von vorne | ||
| LBHS2502AS2A | 2000 [N] | von vorne | ||
| LBHS2502BS2 | 2000 [N] | von vorne | ||
| LBHS2502BS2A | 2000 [N] | von vorne | ||
| LBHS2501ES2 | 2000 [N] | von vorne | ||
| LBHS2501ES2A | 2000 [N] | von vorne | ||
| LBHS2501RS2 | 2000 [N] | von vorne | ||
| LBHS2501RS2A | 2000 [N] | von vorne | ||
| LBHS2501SS2 | 2000 [N] | von vorne | ||
| LBHS2501SS2A | 2000 [N] | von vorne | ||
| LBHS3001AS2A | 3500 [N] | von vorne | ||
| LBHS3001CS2A | 3500 [N] | von vorne | ||
| LBHS3005AS2A | 3500 [N] | von vorne | ||
| LBHS3001AS2 | 3500 [N] | von vorne | ||
| LBHS3001CS2 | 3500 [N] | von vorne | ||
| LBHS3005AS2 | 3500 [N] | von oben | ||
| LBHS3012ES2 | 3500 [N] | von vorne | ||
| LBHS3012ES2A | 3500 [N] | von vorne | ||
| LBHS3012CS2 | 3500 [N] | von vorne | ||
| LBHS3012FS2 | 3500 [N] | von vorne | ||
| LBHS3012FS2A | 3500 [N] | von vorne | ||
| LBHS3001ES2 | 3500 [N] | von vorne | ||
| LBHS3001ES2A | 3500 [N] | von vorne | ||
| LBHS3012CS2A | 3500 [N] | von vorne | ||
| LBHS3001RS2 | 3500 [N] | von vorne | ||
| LBHS3001RS2A | 3500 [N] | von vorne | ||
| LBHS3001SS2 | 3500 [N] | von oben | ||
| LBHS3001SS2A | 3500 [N] | von vorne | ||
| LBHS3501AS2A | 5000 [N] | von vorne | ||
| LBHS3501CS2A | 5000 [N] | von vorne | ||
| LBHS3503AS2A | 5000 [N] | von vorne | ||
| LBHS3505AS2A | 5000 [N] | von vorne | ||
| LBHS3505BS2A | 5000 [N] | von vorne | ||
| LBHS3501AS2 | 5000 [N] | von vorne | ||
| LBHS3501CS2 | 5000 [N] | von vorne | ||
| LBHS3503AS2 | 5000 [N] | von vorne | ||
| LBHS3505AS2 | 5000 [N] | von vorne | ||
| LBHS3505BS2 | 5000 [N] | von vorne | ||
| LBHS3502DS2 | 5000 [N] | von vorne | ||
| LBHS3502DS2A | 5000 [N] | von vorne | ||
| LBHS3512ES2 | 5000 [N] | von vorne | ||
| LBHS3512ES2A | 5000 [N] | von vorne | ||
| LBHS3501ES2A | 5000 [N] | von vorne | ||
| LBHS3502AS2A | 5000 [N] | von vorne | ||
| LBHS3502BS2A | 5000 [N] | von vorne | ||
| LBHS3504FS2A | 5000 [N] | von vorne | ||
| LBHS3510BS2 | 5000 [N] | von vorne | ||
| LBHS3510BS2A | 5000 [N] | von vorne | ||
| LBHS3514PS2 | 5000 [N] | von vorne | ||
| LBHS3512FS2 | 5000 [N] | von vorne | ||
| LBHS3512FS2A | 5000 [N] | von vorne | ||
| LBHS3504BS2 | 5000 [N] | von oben | ||
| LBHS3504BS2A | 5000 [N] | von vorne | ||
| LBHS3501ES2 | 5000 [N] | von vorne | ||
| LBHS3501RS2 | 5000 [N] | von vorne | ||
| LBHS3501RS2A | 5000 [N] | von vorne | ||
| LBHS3501SS2 | 5000 [N] | von vorne | ||
| LBHS3501SS2A | 5000 [N] | von vorne | ||
| LBHS4501AS2A | 7000 [N] | von vorne | ||
| LBHS4501CS2A | 7000 [N] | von vorne | ||
| LBHS4503AS2A | 7000 [N] | von vorne | ||
| LBHS4505AS2A | 7000 [N] | von vorne | ||
| LBHS4505BS2A | 7000 [N] | von vorne | ||
| LBHS4501AS2 | 7000 [N] | von vorne | ||
| LBHS4501CS2 | 7000 [N] | von vorne | ||
| LBHS4503AS2 | 7000 [N] | von vorne | ||
| LBHS4505AS2 | 7000 [N] | von vorne | ||
| LBHS4505BS2 | 7000 [N] | von vorne | ||
| LBHS4501ES2 | 7000 [N] | von vorne | ||
| LBHS4502AS2 | 7000 [N] | von vorne | ||
| LBHS4502BS2 | 7000 [N] | von vorne | ||
| LBHS4502DS2 | 7000 [N] | von vorne | ||
| LBHS4504BS2 | 7000 [N] | von oben | ||
| LBHS4504FS2 | 7000 [N] | von vorne | ||
| LBHS4510AS2 | 7000 [N] | von vorne | ||
| LBHS4510BS2 | 7000 [N] | von vorne | ||
| LBHS4512ES2 | 7000 [N] | von vorne | ||
| LBHS4512FS2 | 7000 [N] | von vorne | ||
| LBHS4502DS2A | 7000 [N] | von vorne | ||
| LBHS4512ES2A | 7000 [N] | von vorne | ||
| LBHS4501ES2A | 7000 [N] | von vorne | ||
| LBHS4502AS2A | 7000 [N] | von vorne | ||
| LBHS4502BS2A | 7000 [N] | von vorne | ||
| LBHS4504BS2A | 7000 [N] | von oben | ||
| LBHS4504FS2A | 7000 [N] | von vorne | ||
| LBHS4510BS2A | 7000 [N] | von vorne | ||
| LBHS4512FS2A | 7000 [N] | von vorne | ||
| LBHS4510AS2A | 7000 [N] | von vorne | ||
| LBHS4501RS2 | 7000 [N] | von vorne | ||
| LBHS4501SS2 | 7000 [N] | von vorne | ||
| LBHS4501SS2A | 7000 [N] | von vorne | ||
| LBHS5501AS2A | 11500 [N] | von vorne | ||
| LBHS5501CS2A | 10000 [N] | von vorne | ||
| LBHS5503AS2A | 11500 [N] | von vorne | ||
| LBHS5505AS2A | 11500 [N] | von vorne | ||
| LBHS5501AS2 | 11500 [N] | von vorne | ||
| LBHS5501CS2 | 10000 [N] | von vorne | ||
| LBHS5503AS2 | 11500 [N] | von vorne | ||
| LBHS5505AS2 | 11500 [N] | von vorne | ||
| LBHS5505BS2 | 11500 [N] | von vorne | ||
| LBHS5502DS2 | 10000 [N] | von vorne | ||
| LBHS5502DS2A | 10000 [N] | von vorne | ||
| LBHS5505BS2A | 11500 [N] | von vorne | ||
| LBHS5504FS2 | 11500 [N] | von vorne | ||
| LBHS5504FS2A | 11500 [N] | von vorne | ||
| LBHS5510BS2A | 11500 [N] | von vorne | ||
| LBHS5512FS2A | 11500 [N] | von vorne | ||
| LBHS5502AS2 | 11500 [N] | von vorne | ||
| LBHS5502AS2A | 11500 [N] | von vorne | ||
| LBHS5502BS2 | 11500 [N] | von vorne | ||
| LBHS5514GS2 | 11500 [N] | von vorne | ||
| LBHS5514GS2A | 11500 [N] | von vorne | ||
| LBHS5501ES2 | 11500 [N] | von vorne | ||
| LBHS5501ES2A | 11500 [N] | von vorne | ||
| LBHS5504BS2 | 10000 [N] | von vorne | ||
| LBHS5504BS2A | 10000 [N] | von vorne | ||
| LBHS5512FS2 | 11500 [N] | von vorne | ||
| LBHS4501RS2A | 7000 [N] | von vorne | ||
| LBHS5501RS2 | 11500 [N] | von vorne | ||
| LBHS5501RS2A | 11500 [N] | von vorne | ||
| LBHS5501SS2 | 11500 [N] | von vorne | ||
| LBHS5501SS2A | 11500 [N] | von vorne | ||
| LBHS6501AS2A | 15000 [N] | von vorne | ||
| LBHS6501CS2A | 13700 [N] | von vorne | ||
| LBHS6503AS2A | 13700 [N] | von vorne | ||
| LBHS6505AS2A | 15000 [N] | von vorne | ||
| LBHS6505BS2A | 15000 [N] | von vorne | ||
| LBHS6501AS2 | 15000 [N] | von vorne | ||
| LBHS6501CS2 | 13700 [N] | von vorne | ||
| LBHS6503AS2 | 13700 [N] | von vorne | ||
| LBHS6505AS2 | 15000 [N] | von vorne | ||
| LBHS6505BS2 | 15000 [N] | von vorne | ||
| LBHS6502DS2 | 13700 [N] | von vorne | ||
| LBHS6502DS2A | 13700 [N] | von vorne | ||
| LBHS6501ES2A | 13700 [N] | von vorne | ||
| LBHS6510BS2A | 15000 [N] | von vorne | ||
| LBHS6512FS2A | 15000 [N] | von vorne | ||
| LBHS6514GS2A | 15000 [N] | von vorne | ||
| LBHS6512FS2 | 15000 [N] | von vorne | ||
| LBHS6504BS2 | 13700 [N] | von oben | ||
| LBHS6504BS2A | 13700 [N] | von vorne | ||
| LBHS6504FS2 | 13700 [N] | von vorne | ||
| LBHS6504FS2A | 13700 [N] | von vorne | ||
| LBHS6501ES2 | 13700 [N] | von vorne | ||
| LBHS6501SS2 | 13700 [N] | von vorne | ||
| LBHS6501SS2A | 13700 [N] | von vorne | ||
| LBHS6514GS2 | 15000 [N] | von vorne | ||
| LBHS nicht möglich | ||||
| LBHS auf Anfrage |
- Profilschienenführung
für alle gängigen Profilschienenführungen erhältlich - Gehäuse - Funktionsbauteil
Erzeugung der Klemmkraft über Materialspannung schmale und niedrige Bauweise - Erodierkontur
dient zum öffnen des Elements unter Druck - Klemm- und Bremsbacken
werden an die Freiflächen der Profilschienenführung gepresst - Dichtplatten
zum beidseitigen Anschluß der Hydraulikleitung - Abstreifer
optional mit Artikelendung "A"
