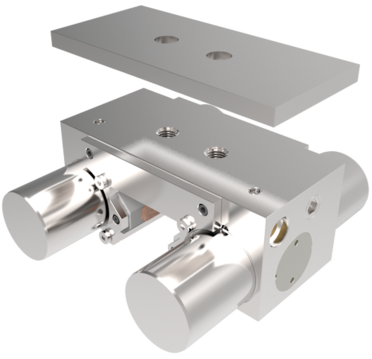

MBPS5505AS1A

Klemm- und Bremselemente | pneumatisch
Serie MBPS

  • breites Produktsortiment
    für alle gängigen Profilschienen-
    führungen
  • energielos geschlossen (NC)
    durch Federenergiespeicher
  • hohe Standzeit
    bis zu 5 Mio. statische Klemmzyklen
  • Sicherheitselement
    sicheres Bremsen bei Energieausfall
zum Anfragekorb hinzufügen zum Vergleich hinzufügen
Passende Schienen- / Wagenkombinationen
SchienenherstellerSchienentypSchienengrößeWagentyp
Bosch RexrothR16.. (Kugel)55R1622 (SNS)Variante anzeigen
Bosch RexrothR16.. (Kugel)55R1623 (SLS)Variante anzeigen
Bosch RexrothR16.. (Kugel)55R1651 (FNS)Variante anzeigen
Bosch RexrothR16.. (Kugel)55R1653 (FLS)Variante anzeigen
Bosch RexrothR16.. (Kugel)55R1621 (SNH)Variante anzeigen
Bosch RexrothR16.. (Kugel)55R1624 (SLH)Variante anzeigen
Technische Daten
Haltekraft4700 [N]
Montagerichtungvon vorne
max. Länge Klemmung144
Betriebsdruck min.4.5 [bar]
Betriebsdruck max.6.5 [bar]
Abstreiferja
Aufbau im Schnitt
  1. Profilschienenführung
    für alle gängigen Profilschienenführungen erhältlich
  2. Keilgetriebe
    Kraftübersetzung zwischen Kolben und Klemm- und Bremsbacken
  3. Klemm- und Bremsbacken
    werden an die Freiflächen der Profilschienenführung gepresst
  4. Gehäuse
    aus chemisch vernickeltem Stahl
  5. Pneumatikkolben
    der Kolben bewegt das Keilgetriebe in Längsrichtung
  6. Federenergiespeicher
    zum drucklosen schließen der Klemmeinheit
