GSI206

O-Ring Montagegreifer Innen
Serie GSI

  • Konzentration auf das Wesentliche
    Zahlen Sie nur für das, was Sie auch brauchen - einziger Standardgreifer speziell für die O-Ring-Innenmontage
  • Einstellbarer Spreizhub
    Verhindert ein Überdehnen des O-Rings und sichert eine gleichbleibende Produktionsqualität
  • Abfrage über Magnetfeldsensorik
    Das Detektieren der Endlagen ermöglicht Ihnen kürzere Zykluszeiten und eine durchgängige Steuerung
zum Anfragekorb hinzufügen zum Vergleich hinzufügen
Ausstattung/Optionen
  • 5 Mio. wartungsfreie Zyklen (max.)
  • IP30
  • Magnetfeldsensor
Technische Daten
Aufnahmehub pro Backe einstellbar min.6 [mm]
Aufnahmehub pro Backe einstellbar max.20 [mm]
Spreizhub pro Backe einstellbar min.1 [mm]
Spreizhub pro Backe einstellbar max.6 [mm]
Abstreifhub5 [mm]
Spreizkraft240 [N]
Möglicher O-Ring Ø bei Schnurstärke 111-45 [mm]
Möglicher O-Ring Ø bei Schnurstärke 220-130 [mm]
Möglicher O-Ring Ø bei Schnurstärke 332-130 [mm]
Möglicher O-Ring Ø bei Schnurstärke 442-100 [mm]
Anzahl der Greifbacken6 [Anzahl]
Betriebsdruck min.3 [bar]
Betriebsdruck max.8 [bar]
Nennbetriebsdruck6 [bar]
Betriebstemperatur min.5 [°C]
Betriebstemperatur max.+80 [°C]
Gewicht1.1 [kg]

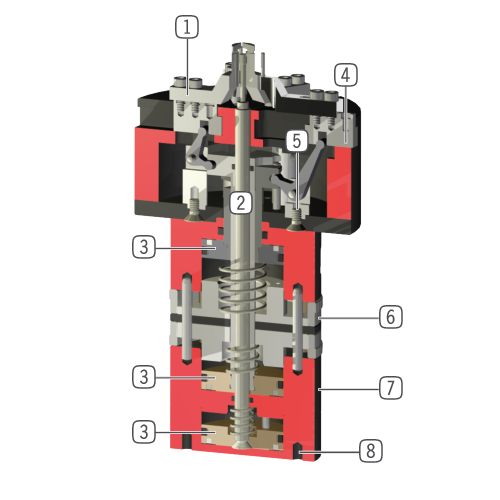

Aufbau im Schnitt
  1. Spreizbacken
    zum Positionieren des O-Rings in der Nut des Werkstücks
  2. Auswerfer (Kolbenstange)
    zum Abstreifen des O-Rings
  3. Antrieb über 3 einfachwirkende Pneumatikzylinder
    Antrieb Aufnehmerbacken Antrieb Spreizbacken Antrieb Auswerfer
  4. Aufnehmerbacken
    zur Aufnahme des O-Rings
  5. Kraftübertragung
    über Hebel und Kulisse
  6. Hubeinstellung Aufnehmerbacken
    verhindert das Überdehnen des O-Rings bei der Montage
  7. Hubeinstellung Spreizbacken
    zum Anpassen an den Bohrungsdurchmesser des Werkstücks
  8. Befestigung und Positionierung
    axial, am Greiferboden
