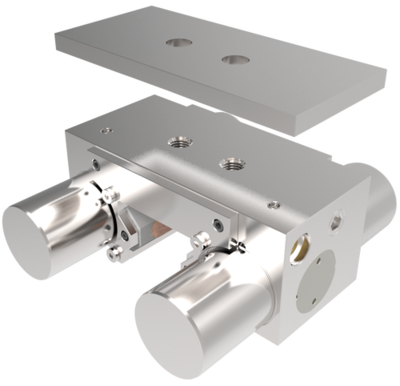

Klemmelement
Serie MBPS
- breites Produktsortiment
für alle gängigen Profilschienenführungen - energielos geschlossen (NC)
durch Federenergiespeicher - hohe Standzeit
bis zu 5 Mio. statische Klemmzyklen - Sicherheitselement
sicheres Bremsen bei Energieausfall
| Bestell-Nr. | Haltekraft | Betriebsdruck min. | Montagerichtung | |
|---|---|---|---|---|
| MBPS1501AS1 | 800 [N] | 4.5 [bar] | von vorne | |
| MBPS1501AS1A | 800 [N] | 4.5 [bar] | von vorne | |
| MBPS1501ES1 | 900 [N] | 4.5 [bar] | von vorne | |
| MBPS1501GS1 | 800 [N] | 4.5 [bar] | von oben | |
| MBPS1504BS1 | 800 [N] | 4.5 [bar] | von oben | |
| MBPS1512ES1 | 800 [N] | 4.5 [bar] | von vorne | |
| MBPS1514DS1 | 900 [N] | 4.5 [bar] | von vorne | |
| MBPS1514AS1A | 800 [N] | 4.5 [bar] | von vorne | |
| MBPS nicht möglich | ||||
| MBPS1502BS1 | 800 [N] | 4.5 [bar] | von vorne | |
| MBPS1505AS1 | 900 [N] | 4.5 [bar] | von vorne | |
| MBPS2001AS1 | 900 [N] | 4.5 [bar] | von vorne | |
| MBPS2001AS1A | 900 [N] | 4.5 [bar] | von vorne | |
| MBPS2001CS1 | 900 [N] | 4.5 [bar] | von vorne | |
| MBPS2001CS1A | 900 [N] | 4.5 [bar] | von vorne | |
| MBPS2001ES1 | 1000 [N] | 4.5 [bar] | von vorne | |
| MBPS2001GS1 | 1000 [N] | 4.5 [bar] | von oben | |
| MBPS2001GS1A | 1000 [N] | 4.5 [bar] | von vorne | |
| MBPS2002BS1 | 900 [N] | 4.5 [bar] | von vorne | |
| MBPS2004BS1 | 900 [N] | 4.5 [bar] | von oben | |
| MBPS2012ES1 | 900 [N] | 4.5 [bar] | von vorne | |
| MBPS2010BS1 | 1000 [N] | 4.5 [bar] | von vorne | |
| MBPS2012FS1 | 1000 [N] | 4.5 [bar] | von vorne | |
| MBPS2002AS1 | 900 [N] | 4.5 [bar] | von vorne | |
| MBPS2004FS1 | 1000 [N] | 4.5 [bar] | von vorne | |
| MBPS2012IS1 | 1000 [N] | 4.5 [bar] | von vorne | |
| MBPS2005AS1 | 1000 [N] | 4.5 [bar] | von vorne | |
| MBPS2005AS1A | 1000 [N] | 4.5 [bar] | von vorne | |
| MBPS2501AS1A | 1200 [N] | 4.5 [bar] | von vorne | |
| MBPS2501CS1A | 1200 [N] | 4.5 [bar] | von vorne | |
| MBPS2501ES1 | 1300 [N] | 4.5 [bar] | von vorne | |
| MBPS2501GS1 | 1000 [N] | 4.5 [bar] | von vorne | |
| MBPS2501IS1 | 750 [N] | 4.5 [bar] | von vorne | |
| MBPS2502AS1 | 1200 [N] | 4.5 [bar] | von vorne | |
| MBPS2502BS1 | 850 [N] | 4.5 [bar] | von vorne | |
| MBPS2502DS1 | 750 [N] | 4.5 [bar] | von vorne | |
| MBPS2503AS1 | 1300 [N] | 4.5 [bar] | von vorne | |
| MBPS2504BS1 | 1200 [N] | 4.5 [bar] | von vorne | |
| MBPS2504FS1 | 1300 [N] | 4.5 [bar] | von vorne | |
| MBPS2505BS1 | 1300 [N] | 4.5 [bar] | von vorne | |
| MBPS2510AS1 | 1000 [N] | 4.5 [bar] | von oben | |
| MBPS2510BS1 | 1300 [N] | 4.5 [bar] | von vorne | |
| MBPS2512ES1A | 1200 [N] | 4.5 [bar] | von vorne | |
| MBPS2514DS1 | 1300 [N] | 4.5 [bar] | von vorne | |
| MBPS2502BS1A | 850 [N] | 4.5 [bar] | von vorne | |
| MBPS2505AS1 | 1300 [N] | 4.5 [bar] | von vorne | |
| MBPS2505AS1A | 1300 [N] | 4.5 [bar] | von vorne | |
| MBPS2505BS1A | 1300 [N] | 4.5 [bar] | von vorne | |
| MBPS2514ES1 | 1300 [N] | 4.5 [bar] | von vorne | |
| MBPS3001ES1 | 1300 [N] | 4.5 [bar] | von vorne | |
| MBPS3002AS1 | 1300 [N] | 4.5 [bar] | von vorne | |
| MBPS3004BS1 | 1300 [N] | 4.5 [bar] | von oben | |
| MBPS3004BS1A | 1300 [N] | 4.5 [bar] | von vorne | |
| MBPS3004FS1 | 2000 [N] | 4.5 [bar] | von vorne | |
| MBPS3010BS1 | 1300 [N] | 4.5 [bar] | von vorne | |
| MBPS3012FS1 | 2000 [N] | 4.5 [bar] | von vorne | |
| MBPS3014ES1 | 1300 [N] | 4.5 [bar] | von vorne | |
| MBPS3001CS1A | 1300 [N] | 4.5 [bar] | von vorne | |
| MBPS3012IS1 | 2000 [N] | 4.5 [bar] | von vorne | |
| MBPS3501AS1 | 2000 [N] | 4.5 [bar] | von vorne | |
| MBPS3501AS1A | 2000 [N] | 4.5 [bar] | von vorne | |
| MBPS3501CS1 | 2000 [N] | 4.5 [bar] | von vorne | |
| MBPS3501CS1A | 2000 [N] | 4.5 [bar] | von vorne | |
| MBPS3501ES1 | 2600 [N] | 4.5 [bar] | von vorne | |
| MBPS3502AS1 | 2000 [N] | 4.5 [bar] | von vorne | |
| MBPS3502BS1 | 2000 [N] | 4.5 [bar] | von vorne | |
| MBPS3502DS1 | 2100 [N] | 4.5 [bar] | von vorne | |
| MBPS3503AS1 | 2600 [N] | 4.5 [bar] | von vorne | |
| MBPS3503AS1A | 2600 [N] | 4.5 [bar] | von vorne | |
| MBPS3504BS1 | 2000 [N] | 4.5 [bar] | von oben | |
| MBPS3504FS1 | 2600 [N] | 4.5 [bar] | von vorne | |
| MBPS3510BS1 | 2600 [N] | 4.5 [bar] | von vorne | |
| MBPS3510BS1A | 2600 [N] | 4.5 [bar] | von vorne | |
| MBPS3512ES1 | 2000 [N] | 4.5 [bar] | von vorne | |
| MBPS3514DS1 | 2600 [N] | 4.5 [bar] | von vorne | |
| MBPS3501FS1 | 2000 [N] | 4.5 [bar] | von vorne | |
| MBPS3512FS1 | 2600 [N] | 4.5 [bar] | von vorne | |
| MBPS3514ES1 | 2600 [N] | 4.5 [bar] | von vorne | |
| MBPS3512IS1 | 2600 [N] | 4.5 [bar] | von vorne | |
| MBPS4501ES1 | 3600 [N] | 4.5 [bar] | von vorne | |
| MBPS4502BS1 | 3600 [N] | 4.5 [bar] | von vorne | |
| MBPS4502DS1 | 3100 [N] | 4.5 [bar] | von vorne | |
| MBPS4504BS1 | 2600 [N] | 4.5 [bar] | von oben | |
| MBPS4504FS1 | 3600 [N] | 4.5 [bar] | von vorne | |
| MBPS4504FS1A | 3600 [N] | 4.5 [bar] | von vorne | |
| MBPS4510BS1 | 3600 [N] | 4.5 [bar] | von vorne | |
| MBPS4510BS1A | 3600 [N] | 4.5 [bar] | von vorne | |
| MBPS4512FS1 | 3600 [N] | 4.5 [bar] | von vorne | |
| MBPS4514ES1 | 3600 [N] | 4.5 [bar] | von vorne | |
| MBPS auf Anfrage | ||||
| MBPS4512ES1 | 2600 [N] | 4.5 [bar] | von vorne | |
| MBPS4503AS1 | 3600 [N] | 4.5 [bar] | von vorne | |
| MBPS4505AS1 | 3600 [N] | 4.5 [bar] | von vorne | |
| MBPS4505AS1A | 3600 [N] | 4.5 [bar] | von vorne | |
| MBPS4505BS1 | 3600 [N] | 4.5 [bar] | von vorne | |
| MBPS4505BS1A | 3600 [N] | 4.5 [bar] | von vorne | |
| MBPS5501AS1 | 3600 [N] | 4.5 [bar] | von vorne | |
| MBPS5501CS1 | 3600 [N] | 4.5 [bar] | von vorne | |
| MBPS5501ES1 | 4700 [N] | 4.5 [bar] | von vorne | |
| MBPS5502DS1 | 3600 [N] | 4.5 [bar] | von vorne | |
| MBPS5503AS1 | 4700 [N] | 4.5 [bar] | von vorne | |
| MBPS5504BS1 | 3600 [N] | 4.5 [bar] | von oben | |
| MBPS5504FS1 | 4700 [N] | 4.5 [bar] | von vorne | |
| MBPS5510BS1 | 4700 [N] | 4.5 [bar] | von vorne | |
| MBPS5502BS1 | 4700 [N] | 4.5 [bar] | von vorne | |
| MBPS5505AS1 | 4700 [N] | 4.5 [bar] | von vorne | |
| MBPS5505AS1A | 4700 [N] | 4.5 [bar] | von vorne | |
| MBPS5505BS1 | 4700 [N] | 4.5 [bar] | von vorne | |
| MBPS5505BS1A | 4700 [N] | 4.5 [bar] | von vorne | |
| MBPS3003AS1 | 2000 [N] | 4.5 [bar] | von vorne | |
| MBPS3002BS1 | 2000 [N] | 4.5 [bar] | von vorne | |
| MBPS3005AS1 | 2000 [N] | 4.5 [bar] | von vorne | |
| MBPS3005AS1A | 2000 [N] | 4.5 [bar] | von vorne | |
| MBPS3512ES1A | 2000 [N] | 4.5 [bar] | von vorne | |
| MBPS3505AS1 | 2600 [N] | 4.5 [bar] | von vorne | |
| MBPS3505AS1A | 2600 [N] | 4.5 [bar] | von vorne | |
| MBPS3505BS1 | 2600 [N] | 4.5 [bar] | von vorne | |
| MBPS3505BS1A | 2600 [N] | 4.5 [bar] | von vorne |
- Profilschienenführung
für alle gängigen Profilschienenführungen erhältlich - Keilgetriebe
Kraftübersetzung zwischen Kolben und Klemm- und Bremsbacken - Klemm- und Bremsbacken
werden an die Freiflächen der Profilschienenführung gepresst - Gehäuse
aus chemisch vernickeltem Stahl - Pneumatikkolben
der Kolben bewegt das Keilgetriebe in Längsrichtung - Federenergiespeicher
zum drucklosen schließen der Klemmeinheit
Serie
- breites Produktsortiment
für alle gängigen Profilschienenführungen - energielos geschlossen (NC)
durch Federenergiespeicher - hohe Standzeit
bis zu 5 Mio. statische Klemmzyklen - Sicherheitselement
sicheres Bremsen bei Energieausfall
| Bestell-Nr. | Haltekraft | Betriebsdruck min. | Montagerichtung | |
|---|---|---|---|---|
| MBPS1510BS1 | 900 [N] | 4.5 [bar] | von vorne | |
| MBPS2512FS1 | 1300 [N] | 4.5 [bar] | von vorne |
- Profilschienenführung
für alle gängigen Profilschienenführungen erhältlich - Keilgetriebe
Kraftübersetzung zwischen Kolben und Klemm- und Bremsbacken - Klemm- und Bremsbacken
werden an die Freiflächen der Profilschienenführung gepresst - Gehäuse
aus chemisch vernickeltem Stahl - Pneumatikkolben
der Kolben bewegt das Keilgetriebe in Längsrichtung - Federenergiespeicher
zum drucklosen schließen der Klemmeinheit
Klemm- und Bremselemente | pneumatisch
Serie MBPS
- breites Produktsortiment
für alle gängigen Profilschienenführungen - energielos geschlossen (NC)
durch Federenergiespeicher - hohe Standzeit
bis zu 5 Mio. statische Klemmzyklen - Sicherheitselement
sicheres Bremsen bei Energieausfall
| Bestell-Nr. | Haltekraft | Betriebsdruck min. | Montagerichtung | |
|---|---|---|---|---|
| MBPS1501SS1 | 900 [N] | 4.5 [bar] | von vorne | |
| MBPS2501SS1 | 1300 [N] | 4.5 [bar] | von vorne | |
| MBPS5514MS1 | 3600 [N] | 4.5 [bar] | von vorne | |
| MBPS3001SS1 | 1300 [N] | 4.5 [bar] | von vorne | |
| MBPS3501AS1-A | 2000 [N] | 4.5 [bar] | von vorne | |
| MBPS3501AS1A-A | 2000 [N] | 4.5 [bar] | von vorne | |
| MBPS3501CS1-A | 2000 [N] | 4.5 [bar] | von vorne | |
| MBPS3501CS1A-A | 2000 [N] | 4.5 [bar] | von vorne | |
| MBPS3501FS1-A | 2000 [N] | 4.5 [bar] | von vorne | |
| MBPS3501GS1-A | 1700 [N] | 4.5 [bar] | von vorne | |
| MBPS3502AS1-A | 2000 [N] | 4.5 [bar] | von vorne | |
| MBPS3502BS1-A | 2000 [N] | 4.5 [bar] | von vorne | |
| MBPS3504BS1-A | 2000 [N] | 4.5 [bar] | von oben | |
| MBPS3512ES1-A | 2000 [N] | 4.5 [bar] | von vorne | |
| MBPS3512ES1A-A | 2000 [N] | 4.5 [bar] | von vorne |
- Profilschienenführung
für alle gängigen Profilschienenführungen erhältlich - Keilgetriebe
Kraftübersetzung zwischen Kolben und Klemm- und Bremsbacken - Klemm- und Bremsbacken
werden an die Freiflächen der Profilschienenführung gepresst - Gehäuse
aus chemisch vernickeltem Stahl - Pneumatikkolben
der Kolben bewegt das Keilgetriebe in Längsrichtung - Federenergiespeicher
zum drucklosen schließen der Klemmeinheit
