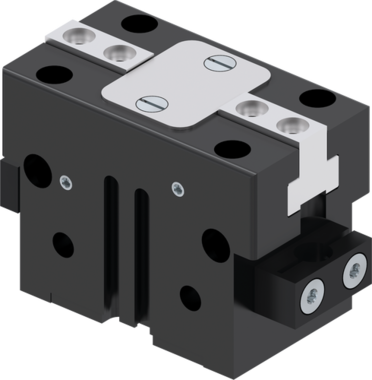

GP404S-C
Pinzas paralelas
Serie GP400
"La rentable"
- Concentrada en lo esencial
El tipo más rentable de agarre: de esta manera, reduce los gastos de producción - Guía en T probada
Esta acreditada y probada tecnología de guiado ofrece una seguridad de procesos sin igual - Tipo de construcción compacto
Reduce los cantos conflictivos de su aplicación
Equipamiento/Opciones
10 mill. de ciclos sin mantenimiento (máx.)
Fuerza elevada S
IP40
Detector magnético
Sensor inductivo
Posibilidad de aire presurizado
Datos técnicos
| Carrera por mordaza | 2 [mm] |
| Fuerza de agarre al cerrar | 375 [N] |
| Fuerza de agarre al abrir | 410 [N] |
| Tiempo de cierre | 0.02 [s] |
| Tiempo de apertura | 0.02 [s] |
| Precisión de repetición +/- | 0.01 [mm] |
| Presión de servicio | 3 ... 8 [bar] |
| Presión de servicio nominal | 6 [bar] |
| Presión de trabajo aire de bloqueo máx. | 0.5 [bar] |
| Temperatura de servicio | +5 ... +80 [°C] |
| Volumen de cilindro por ciclo | 4.1 [cm³] |
| Homologaciones | LABS / REACH / RoHS |
| Protección según IEC 60529 | IP40 |
| Peso | 0.12 [kg] |
Detalle de las ventajas
- Carcasa robusta y ligera
Aleación de aluminio anodizado duro - Fijación y posicionamiento
varios lados alternativos para un montaje individual - Abastecimiento de energía
alternativamente por varios lados - Mordazas
alojamiento de los dedos individuales - Ranura para detectores magnéticos
fijación y posicionamiento de los detectores magnéticos - Transmisión a través de plano inclinado con guía forzada
movimiento sincronizado de las mordazas - Autoretención integrada
muelle utilizado en el cilindro como acumulador de energía - Detección de la posición
Imán permanente para la detección directa del movimiento del émbolo - Soporte de detector
alojamiento para detector inductivo (10)
