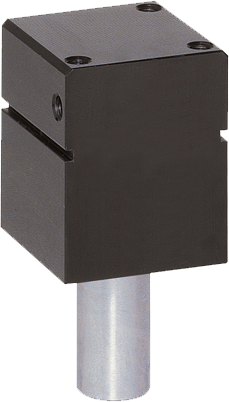

SH-X7
Linearzylinder
Serie SHX
- Bewährte Technik
Die seit mehr als 20 Jahren bewährte Zuverlässigkeit garantiert Ihnen eine störungsfreie Produktion - Konstante Antriebskraft
Gleiche Kraft und gleiche Verfahrzeit beim Ein- und Ausfahren erhöht die Prozesssicherheit Ihrer Maschine - Störungsfreier Dauereinsatz
Unsere kompromisslose Qualität „Made in Germany“ garantiert Ihnen bis zu 10 Mio. Zyklen ohne Wartung
Ausstattung/Optionen
10 Mio. wartungsfreie Zyklen (max.)
IP54
Induktiver Sensor
Technische Daten
| Hub | 7 [mm] |
| Zugkraft | 100 [N] |
| Ausfahrzeit | 5 [ms] |
| Einfahrzeit | 7.5 [ms] |
| Betriebstemperatur min. | 5 [°C] |
| Betriebstemperatur max. | +80 [°C] |
| Zylindervolumen pro Zyklus | 1.7 [cm³] |
| Schutzart nach IEC 60529 | IP54 |
| Gewicht | 0.075 [kg] |
Zubehör
Aufbau im Schnitt
- Anbindung an kundenspezifische Applikation
bei XD-Baureihe von mehreren Seiten möglich - Energiezuführung
abluftgedrosselt empfohlen - Antrieb
doppeltwirkender Pneumatikzylinder - Befestigung und Positionierung
alternativ an mehreren Seiten für eine individuelle Montage - Kolbenstange
aus geschliffenem, hartverchromten Stahl bei XD-Baureihe durchgängig
