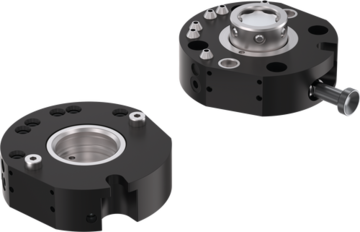

HWR63L-B

Zmieniacz narzędzia
Seria HWR

Zmiana w takcie sekundowym
Redukcja kosztów uzbrajania i minimalizacja czasu przestojów za pomocą trwającej zaledwie kilka sekund wymiany narzędzia.
Zintegrowane transformatory powietrzne
Elementy wykonawcze można wysterowywać za pomocą zintegrowanego układu przenoszenia powietrznego. Możliwe jest także przenoszenie elektryczne.
Nie wymagający narzędzi proces wymiany
Zintegrowana całkowicie w obudowie dźwignia ryglująca umożliwia wymianę narzędzia bez środków pomocniczych.

Kołnierz montażowy wg EN ISO 9409-1	TK 63
Przeniesienie energii pneumatyczne	6 [Liczba]
Przepływ na element przenoszący	170 [l/min]
Przeniesienie energii elektryczne	opcjonalnie
Hamowanie samoistne przy ryglowaniu	mechaniczny
Dokładność powtarzania w Z	0.01 [mm]
Dokładność powtarzania w X, Y	0,02 [mm]
Nominalne ciśnienie robocze	6 [bar]
Temperatura robocza	5 ... +80 [°C]
Moment bezwładności masy	2.6 [kgcm²]
Masa	0.31 [kg]
Zalecany ciężar do manipulacji	50 [kg]

Złącze śrubowe proste GVM5
Złącze skręcane kątowo-wychylne WVM5

Element luźny
Do montażu od strony narzędzia
Dźwignia blokująca
Ze funkcją zatrzaśnięcia wspomaganą sprężynowo
Część stała
Do montażu po stronie robota
Trzpień ryglujący
Dopasowany do tulei ryglującej
Skok blokujący
Regulowany za pomocą tulei blokującej
Kołnierz robota
Grupa części wg EN ISO 9409-1
Zintegrowany przepust powietrza
Przepust powietrza i próżni Możliwe wysterowanie bezprzewodowe

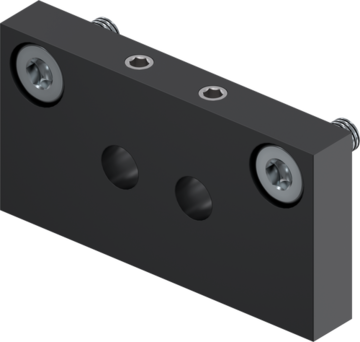

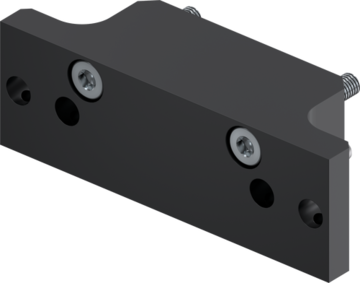

Mocowanie elementu zasilającego

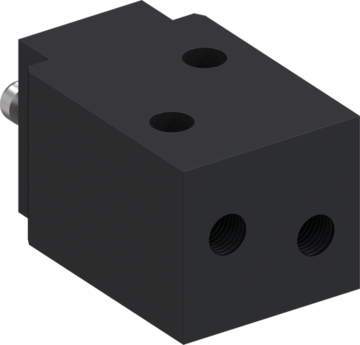

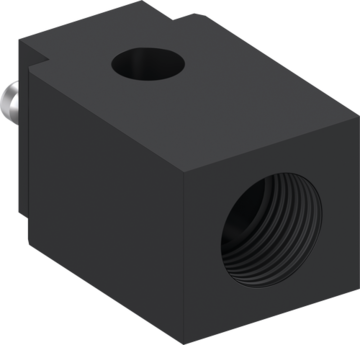

Rodzaj przenoszenia Element ochronny

		Gwint przyłączeniowy	Liczba sprzęgieł hydrokinetycznych	Liczba styków
WER1500LLN00-00-A
WER1500LLN00-19-A

Rodzaj przenoszenia Komunikacja

		Gwint przyłączeniowy	Liczba sprzęgieł hydrokinetycznych	Liczba styków

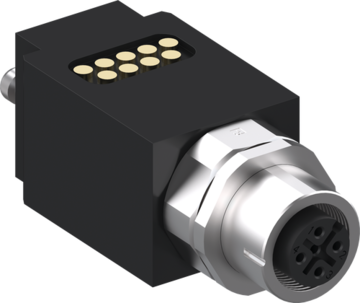

WER1500LIL01-00-A		M12		5

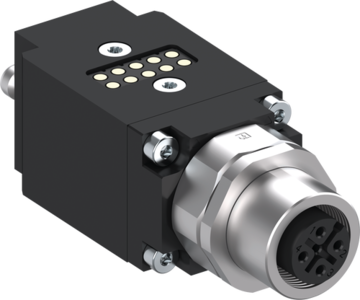

WER1500LIL01-19-A		M12		5

Rodzaj przenoszenia elektryczne

	Gwint przyłączeniowy	Liczba styków
WER1500LSI04-00-A	M8	4
WER1500LSI04-15-A	M8	2x4
WER1500LSI08-00-A	M12	8
WER1500LSI08-10-A	M8	8
WER1500LSI08-19-A	M8	8
WER1500LSI12-00-A	M12	12

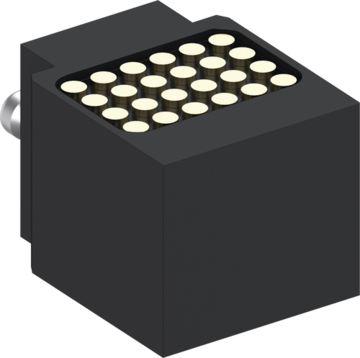

WER1500LSI24-05-A		24
WER1500LSI36-05-A		36
