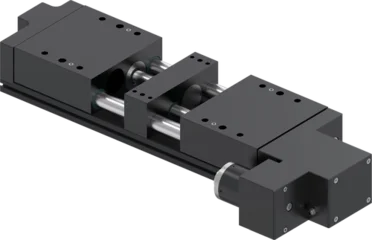

GEH83063M0-63-A

New

Pince parallèles deux mors grande course
Série GEH8000

Possibilité de mors de préhension lourds et très longs
Malgré sa structure plane, vous pouvez utiliser une infinité de formes de mors de préhension pour le chargement de pièces à usiner de grandes dimensions, telles que les blocs moteurs ou les jantes.
Ici, c’est vous qui décidez !
Choisissez le moteur le mieux adapté à votre système : standard ou d’un autre fabricant.
Série protégée contre la saleté et sécurisée
L’indice de protection IP54 vous permet d’utiliser la pince même dans des conditions environnementales difficiles et le système redondant de maintien de la position en cas de coupure de courant vous garantit une sécurité maximale du processus.

Équipement/Options

Type de moteur fourni	sur mesure
Course par mors, réglable	62.5 [mm]
Course par mors	62.5 [mm]
Serrage de sécurité	Oui
Maintien min. de la force de préhension	80 [%]
Vitesse de préhension max. par mors	10 [mm/s]
Vitesse de positionnement max. par mors	80 [mm/s]
Déplacement minimal par mors	1 [mm]
Poids maximal de chaque mors monté	35 [kg]
Longueur maximale des mors	600 [mm]
Précision de répétition +/-	0.05 [mm]
Température de service	5 ... +60 [°C]
Homologations	LABS / REACH / RoHS
Protection de IEC 60529	IP54
Poids	24 [kg]

New Appareil de régulation d’entraînement PROFINET CREG00188 Accessoires	New Appareil de régulation d’entraînement PROFINET CREG00188 Accessoires	Détails
New Câble de raccordement du moteur de 3 m CSTE01530 Accessoires	New Câble de raccordement du moteur de 3 m CSTE01530 Accessoires	Détails
New Câble de raccordement du moteur de 5 m CSTE01531 Accessoires	New Câble de raccordement du moteur de 5 m CSTE01531 Accessoires	Détails
New Câble de raccordement du moteur de 10 m CSTE01532 Accessoires	New Câble de raccordement du moteur de 10 m CSTE01532 Accessoires	Détails
New Câble de raccordement du moteur de 15 m CSTE01924 Accessoires	New Câble de raccordement du moteur de 15 m CSTE01924 Accessoires	Détails
New Adaptateur plaqué Bosch MS2N03 ZUB234213 Accessoires	New Adaptateur plaqué Bosch MS2N03 ZUB234213 Accessoires	Détails
New Adaptateur plaqué Beckhoff AM8022 ZUB230951 Accessoires	New Adaptateur plaqué Beckhoff AM8022 ZUB230951 Accessoires	Détails

H1 Graissage Individualisations	H1 Graissage Individualisations	Utilisation Industrie pharmaceutique, médicale, cosmétique et alimentaire Machines d’emballage et de production Avantage Matériaux et revêtements approuvés par la FDA Pas d’encrassement nocif du produit		Détails
Protection contre les explosions selon Atex Individualisations	Protection contre les explosions selon Atex Individualisations	Utilisation Dans les environnements contenant des matériaux facilement inflammables Avantage Processus sécurisé garanti Certifié Tous les produits et toutes les classes sont certifiables		Détails

Engrenage à filetage trapézoïdal
Durée de vie avec lubrification
Coulisse
Guidage circulaire étanche adapté aux conditions environnementales hostiles et équipé de douilles de palier lisse sans entretien
Synchronisation
Encapsulée et protégée contre la saleté, asynchrone sur demande
Mors de préhension
fixation des mors de préhension
Réducteur
Transmission de force durable par roues dentées
Serrage de sécurité
Frein à aimant permanent pour le blocage en position Redondance par rapport au frein moteur sur la version -63
Déverrouillage d’urgence
au moyen d’une clé Allen
Entraînement
M1 avec servomoteur Siemens et M0 sans moteur
Alimentation d‘énergie
Solution à un câble pour le transfert d’énergie et de données
