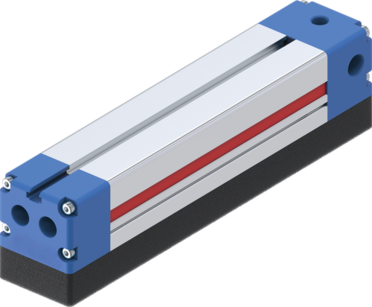

ZGM50X150-22-FS2

Système de préhension par le vide
Série ZGM

Compact et polyvalent
La conception compacte de la série ZGM permet une intégration peu encombrante et convient à une grande variété d'applications.
Convient à différents types de surfaces
Grâce à ses différentes variantes de vannes, la série ZGM peut être utilisée aussi bien sur des surfaces denses que poreuses.
Une force de retenue élevée pour une conception compacte
La série ZGM offre une force de préhension élevée et est donc particulièrement adaptée aux applications qui requièrent des forces de préhension élevées, mais où seules des pinces compactes peuvent être utilisées.
Homologations: LABS / REACH / RoHS

Dimensions	50x150 [mm]
Niveau de vide max.	-92 [kPa]
Type de vanne du préhenseur de surface	Résistance à l’écoulement
Propriété de fuite de la pièce	imperméable à l'air
Poids	0.39 [kg]
Fonction d’économie d’air	Non
Elément d'étanchéité	Tapis en mousse dense
Hauteur de l'élément d'étanchéité	20 [mm]
Schéma de perforation du tapis en mousse d’étanchéité	Rond Ø12
plaque d'aspiration interchangeable	Non
Type de générateur de vide	Cartouche à vide
Type de cartouche à vide	ZVC302
Nombre d’étages de la cartouche à vide	2
Nombre de cartouches à vide	2
Connexion pneumatique	G1/8" intérieur
Nombre de raccords d'air comprimé	2
Vanne de régulation de l’air	Non
Vanne de régulation du soufflage	Non
Électrovanne	Non
Interrupteur à vide numérique	Non
Clapet anti-retour	Non
Silencieux	Non
Filtre à vide	Oui
Débit volumétrique	342 [l/min]
Pression de service max.	7 [bar]
Consommation d’air à 4 bar	304 [l/min]
Température de service	-20 ... +80 [°C]
Homologations	LABS / REACH / RoHS
