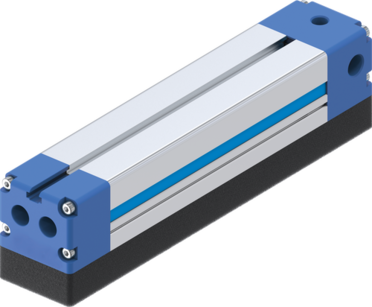

ZGM50X200-21-FS2-A
Sistema di presa a vuoto
Serie ZGM
- Dimensioni: 16x60 mm - 50x600 mm
- Potente
- Flusso di volume: 41 l/min - 724 l/min
- Consumo d'aria: 32 l/min - 208 l/min
- Livello di vuoto max.: -92 kPa
- Compatibile con schiuma EPDM e Magic Cup
- Il sistema di presa a vuoto può essere ampliato in modo modulare
Dati tecnici
| Dimensioni | 50x200 [mm] |
| Livello di vuoto max. | -92 [kPa] |
| Flusso di volume | 171 [l/min] |
| Consumo d'aria a 4 bar | 152 [l/min] |
| Elemento di tenuta | Tappetino in schiuma sigillante |
| Altezza dell'elemento di tenuta | 20 [mm] |
| Schema di foratura del tappetino in schiuma sigillante | Rotondo Ø12 |
| Tipo di valvola della pinza di presa dell'area | Resistenza al flusso |
| Valvola di controllo dell'aria | Sì |
| Versione della valvola di controllo dell'aria | NC |
| Valvola a solenoide | Sì |
| Elettrovalvola di collegamento | Collegamento del cavo alla spina |
| Tipo di generatore di vuoto | Cartuccia a vuoto |
| Tipo di cartuccia a vuoto | ZVC302 |
| Livelli e numero di cartucce di vuoto | 1 |
| Numero di stadi Cartuccia a vuoto | 2 |
| Collegamento all'aria compressa | G1/8" interno |
| Numero di connessioni per l'aria compressa | 2 |
| Tensione | 24 [V] |
| Versione con diodo | Sì |
| impermeabile all'aria | |
| Filtro a vuoto | Sì |
| Pressione di esercizio mass. | 7 [bar] |
