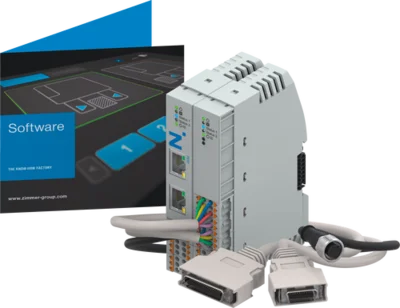

Smart Communication Module
Serie SCM
- Vertaalt IO-Link naar digitale in- en uitgangen (Digital I/O), evenals van Digital I/O naar IO-Link
- Eenvoudigste besturing van intelligente IO-Link-grijpers via 24 V Digital I/O
- Configuratie en training worden uitgevoerd met de bijbehorende intuïtieve guideZ-software
- Aansluitklare kabelset voor het overeenkomstige type regelaar
- Kan worden gebruikt met één of twee grijpers, afhankelijk van de vereiste flexibiliteit
- Afhankelijk van de vereiste flexibiliteit kunnen tot 15 verschillende werkstukken voor één grijper worden gebruikt. Als alternatief kunnen twee grijpers worden gebruikt.
- Status Statusweergave SCM en IO-Link-apparaat
- Ethernet RJ45 Tijdelijke verbinding met de grijperconfiguratie
- Digitale ingang Digitale ingangen voor aansturing van de grijperactuators
- IO-Link / apparaat 1 Aansluiting grijpmodule 1
- Digitale uitgang Digitale uitgangen voor bewaking van de grijpersensoren
- IO-Link / apparaat 2 Aansluiting grijpmodule 2
- Voeding Stroomvoorziening SCM en grijper
Beschrijving:
IO-Link
- SCM-C voorbedraad, aansluitklaar (geschikte SCM-C: SCM-C-01-00-A)
- SCM-F LWR50F-01-03-A (deze SCM-F is alleen met ADP-80-00020-A compatibel)
- Inclusief stekkerklare aansluitkabel naar de robotcontroller
- Comfort App – grijperconfiguratie op de laptop – ADP-80-000021-A
- Comfort App – grijperconfiguratie op de robot – ADP-80-000020-A
- Comfort App – grijperconfiguratie op de robot – ADP-80-000003-A (externe master vereist)
- Zimmer Group HMI (programma voor Windows-pc)
I/O
- Comfort App – Greiferkonfiguration am Roboter – ADP-80-000022-A
Aansluitschema:
