MKR2000A
Elément de serrage
Série MKR
- quel que soit le fabricant
pour guidages circulaires et sur arbres - à ouverture sans énergie (NO)
à fermeture sous pression - durée de vie élevée
jusqu’à 5 millions de cycles de serrage statique
Données techniques
| Actionnement | pneumatique |
| Force de maintien | 1000 [N] |
| Force de retenue théorétique (µ=0,1) | 1250 [N] |
| Couple au repos | 10 [Nm] |
| Connexion PLUS possible | Non |
| Pression de service | 2 ... 6.5 [bar] |
| Pression de service nominal | 6 [bar] |
| Valeur B10d | 5000000 |
| Précision de positionnement +/- | 0,02 [mm] |
| Temps d'ouverture | 0.02 [s] |
| Temps de fermeture | 0.01 [s] |
| Température de service | -10 ... +70 [°C] |
| Autorisations | LABS / REACH / RoHS |
| Poids | 0.49 [kg] |
| Ø arbre | 20 [mm] |
| Fonction | serrage |
| État | NO (Normally Open) éléments ouverts hors pression |
| Sens du montage | d'en haut |
| Volume du vérin par cycle | 8 [cm³] |
| longueur max. serrage | 38 |

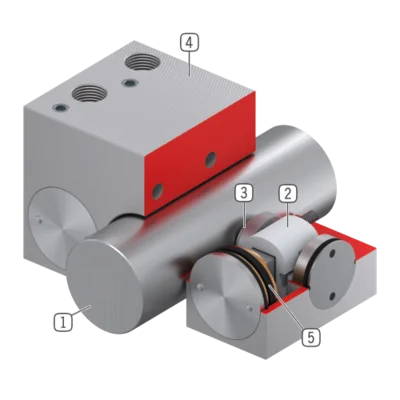

Avantages en détail
- Guidage circulaire
adapté aux guidages circulaires et sur arbres - Mécanisme à clavette
Transmission de force entre le piston et le mors de serrage - Mors de serrage
moulé sur le guidage circulaire - Boîtier
- Piston pneumatique
le piston déplace le mécanisme à clavette dans la longueur
