Pince pour lattes en bois

Défi

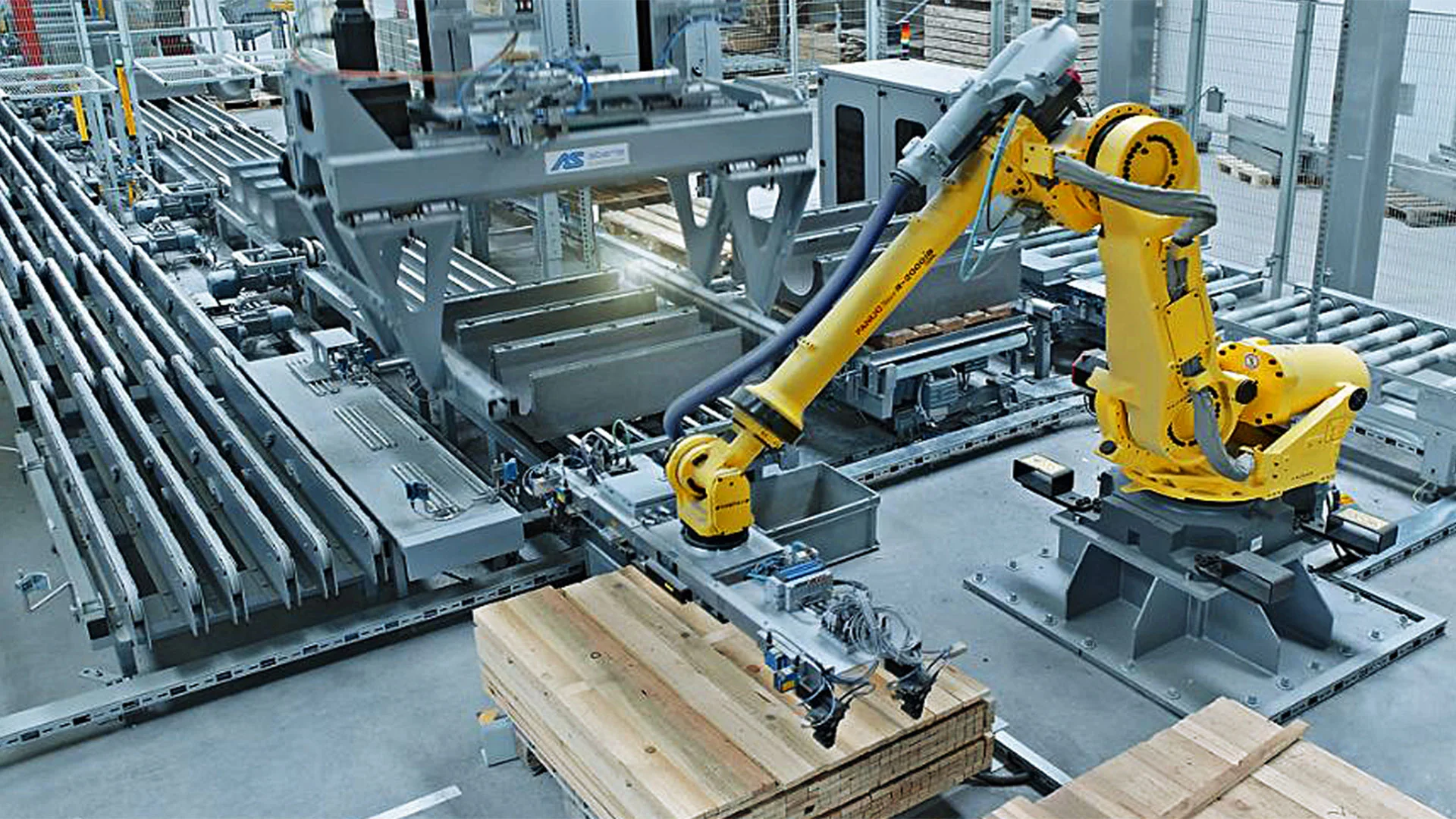

Dans l’intralogistique d’une usine de béton, des lattes de bois devaient être manipulées comme pièces intercalaires pour des caniveaux en béton. La difficulté résidait dans l’imprécision de la mise à disposition et dans la géométrie irrégulière (décalage) des lattes de bois.

Solution

La solution utilisée était une pince spécialement conçue avec caméra intégrée. La caméra détectait la position et la variation de géométrie, et les transmettait au robot comme facteur de correction. Les lattes étaient saisies par l’avant et pouvaient être pivotées à l’état de préhension.

Faits saillants et données techniques
  • IP40
  • Pneumatiques
  • Préhension externe
Données techniques
Type d’entraînementPNEU
Force de préhension max.530 [N]
Concept de préhensionFORM
Protection de la préhensionDRUCKSICHER
Course max.160 [mm]
Classe IPIP40
Poids système35 [kg]
Poids de la pièce max.1.5 [kg]
Température max. de la pièce à usiner80 [°C]
