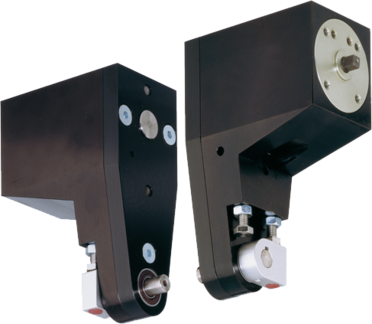

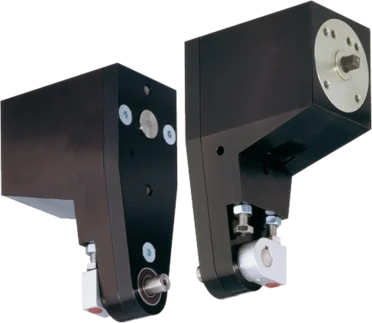

SB54-B
Mors pivotants
Série SB
"L’unité économique"
- Concentration sur l’essentiel
Ce mode de rotation extrêmement économique réduit vos coûts de production - Technique éprouvée
La fiabilité éprouvée depuis plus de 20 ans vous garantit une production fluide - Angle de rotation flexible
Choisissez l’angle de rotation (90° ou 180°) à l’aide des butées fournies. Vous êtes ainsi flexible et n’avez besoin que d’un produit pour réaliser plusieurs tâches dans votre système
Équipement/Options
10 millions de cycles sans maintenance (max.)
Amortisseur de fin de course élastomère
IP54
Capteur inductif
Positionnement 2 positions
Angle de rotation réglable
Angle de rotation 90°
Angle de rotation 180°
Bride de connexion
Positions de fin de course réglables +/- 3
Données techniques
| Angle de rotation | 90 / 180 [°] |
| Couple de rotation par mors | 1.6 [Nm] |
| Angle de rotation réglable +/- | 3 [°] |
| Précision de répétition +/- | 0.5 [°] |
| Pression de service | 3 ... 7 [bar] |
| Pression de service nominal | 6 [bar] |
| Température de service | 5 ... +80 [°C] |
| Volume du vérin par cycle | 16 [cm³] |
| Homologations | LABS / REACH / RoHS |
| Protection de IEC 60529 | IP54 |
| Poids (paire) | 2.2 [kg] |
| FD | 425 [N] |
| FZ | 425 [N] |
Individualisations
 | Utilisation
Avantage
| Détails | ||
 | Utilisation
Avantage
| Détails |
Avantages en détail

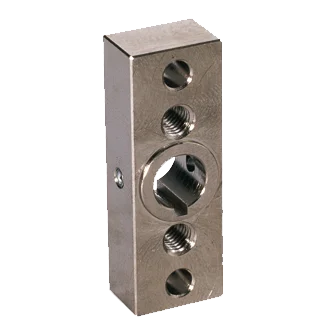

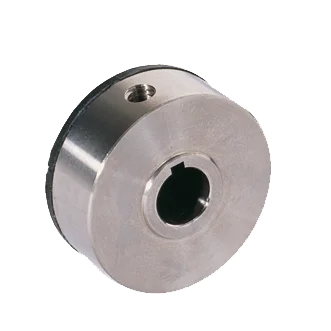

- Arbre de connexion
disponible avec arbre à clavette ou arbre six pans positionnement simple et rapide pour une application spécifique des pièces transportées - Palier monté sur double roulement
absorption de forces et couples élevés - Butée de position finale
angle de rotation de 90° ou 180° robuste avec une surface de butée en fibroflex - Détection de positionnement
détection des positions finales 0° ou 90° (180°) avec des capteurs inductifs de proximité intégré dans le boîtier - Butée de position finale
réglage de la position finale pouvant atteindre +/- 3° - Transmission de force
courroies dentée robustes précis, sécurité de fonctionnement, longue durée de vie - Alimentation d‘énergie
possible sur plusieurs faces - Entraînement
vérin pneumatique double effet à ailettes
