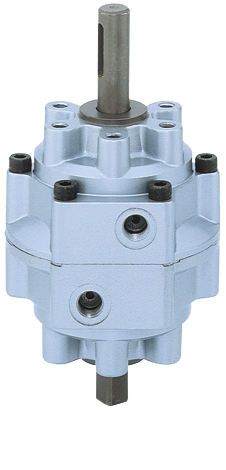

PRN50-90

Siłowniki obrotowe łopatkowe
Seria PRN

"Ekonomiczny"

Koncentracja na tym, co istotne
Najekonomiczniejszy sposób obracania, zmniejszający koszty produkcji
Amortyzowana pozycja krańcowa
Za pomocą amortyzatora olejowego można delikatnie dojeżdżać do pozycji krańcowych, co zwiększa bezpieczeństwo procesu i żywotność zastosowania.
Kuty wał napędowy
Ten wał nie jest nie tylko wytrzymały, ale można go w razie potrzeby indywidualnie dopasować.

Wyposażenie/opcje

1,5 mln cykli bez konserwacji (maks.)
IP54
Czujnik indukcyjny
Pozycjonowanie 2 pozycje
Kąt wychylenia 90°

Kąt wychylenia	90 [°]
Tolerancja kąta wychylenia	0° / +3° [°]
Kąt początkowy	45 [°]
Moment obrotowy	12.8 [Nm]
Czas obrotu	0.17 [s]
Ciśnienie robocze	2 ... 10 [bar]
Nominalne ciśnienie robocze	6 [bar]
Temperatura robocza	5 ... +60 [°C]
Pojemność cylindra na cykl	86 [cm³]
Dopuszczenia	LABS / REACH / RoHS
Typ ochrony wg IEC 60529	IP54
Masa	0.8 [kg]

Złącze śrubowe proste GV1-8X8 Technika sensorowa i zasilanie w energię	Złącze śrubowe proste GV1-8X8 Technika sensorowa i zasilanie w energię		Szczegóły
Wychylny dławiący zawór zwrotny DRV1-8X6 Technika sensorowa i zasilanie w energię	Wychylny dławiący zawór zwrotny DRV1-8X6 Technika sensorowa i zasilanie w energię		Szczegóły
Ciśnieniowe zawory bezpieczeństwa DSV1-8 Technika sensorowa i zasilanie w energię	Ciśnieniowe zawory bezpieczeństwa DSV1-8 Technika sensorowa i zasilanie w energię		Szczegóły
Ciśnieniowe zawory bezpieczeństwa z szybkim odpowietrzeniem DSV1-8E Technika sensorowa i zasilanie w energię	Ciśnieniowe zawory bezpieczeństwa z szybkim odpowietrzeniem DSV1-8E Technika sensorowa i zasilanie w energię		Szczegóły
Kołnierz F50-P Wyposażenie	Kołnierz F50-P Wyposażenie		Szczegóły
Kołnierz kątowy F50-LB Wyposażenie	Kołnierz kątowy F50-LB Wyposażenie		Szczegóły
Ogranicznik obrotu DB50 Wyposażenie	Ogranicznik obrotu DB50 Wyposażenie		Szczegóły
Hamulec olejowy<br />patrz strona <cbpagelink offset="1" page="$KT-HWM-HHT1-$KP-SWM-$PG-PRNOELBREMSE" /> CRN50 Wyposażenie	Hamulec olejowy<br />patrz strona <cbpagelink offset="1" page="$KT-HWM-HHT1-$KP-SWM-$PG-PRNOELBREMSE" /> CRN50 Wyposażenie		Szczegóły
Śruba oporowa potwierdzająca AI-M8X1-38 Technika sensorowa i zasilanie w energię	Śruba oporowa potwierdzająca AI-M8X1-38 Technika sensorowa i zasilanie w energię		Szczegóły
Indukcyjny czujnik zbliżeniowy, M12 NJ12-E2S Technika sensorowa i zasilanie w energię	Indukcyjny czujnik zbliżeniowy, M12 NJ12-E2S Technika sensorowa i zasilanie w energię		Szczegóły
Złącze wtykowe kątowe, przewód 5 m — gniazdo M8 KAW500 Technika sensorowa i zasilanie w energię	Złącze wtykowe kątowe, przewód 5 m — gniazdo M8 KAW500 Technika sensorowa i zasilanie w energię		Szczegóły
Dźwignia oporowa 90° / kąt początkowy 45° A50-90-B Wyposażenie	Dźwignia oporowa 90° / kąt początkowy 45° A50-90-B Wyposażenie		Szczegóły
Dźwignia oporowa 180° / kąt początkowy 45° A50-180-B Wyposażenie	Dźwignia oporowa 180° / kąt początkowy 45° A50-180-B Wyposażenie		Szczegóły
Dźwignia oporowa 270° / kąt początkowy 45° A50-270 Wyposażenie	Dźwignia oporowa 270° / kąt początkowy 45° A50-270 Wyposażenie		Szczegóły

Smarowanie H1, bezpieczny dla żywności Indywidualizacje	Smarowanie H1, bezpieczny dla żywności Indywidualizacje	Przewaga Branża farmaceutyczna, medyczna, kosmetyczna i spożywcza Maszyny pakujące i produkcyjne Przewaga Materiały i powłoki z dopuszczeniem FDA Brak szkodliwego zabrudzania produktu		Szczegóły
Ochrona przeciwwybuchowa zgodnie z Atex Indywidualizacje	Ochrona przeciwwybuchowa zgodnie z Atex Indywidualizacje	Przewaga W miejscu występowania łatwopalnych materiałów Przewaga Gwarancja bezpieczeństwa procesu Certyfikat Możliwość certyfikacji wszystkich produktów i klas		Szczegóły

Pliki do pobrania

Arkusz danych PDF

Dane CAD do pobrania
