Odniesienie do systemu

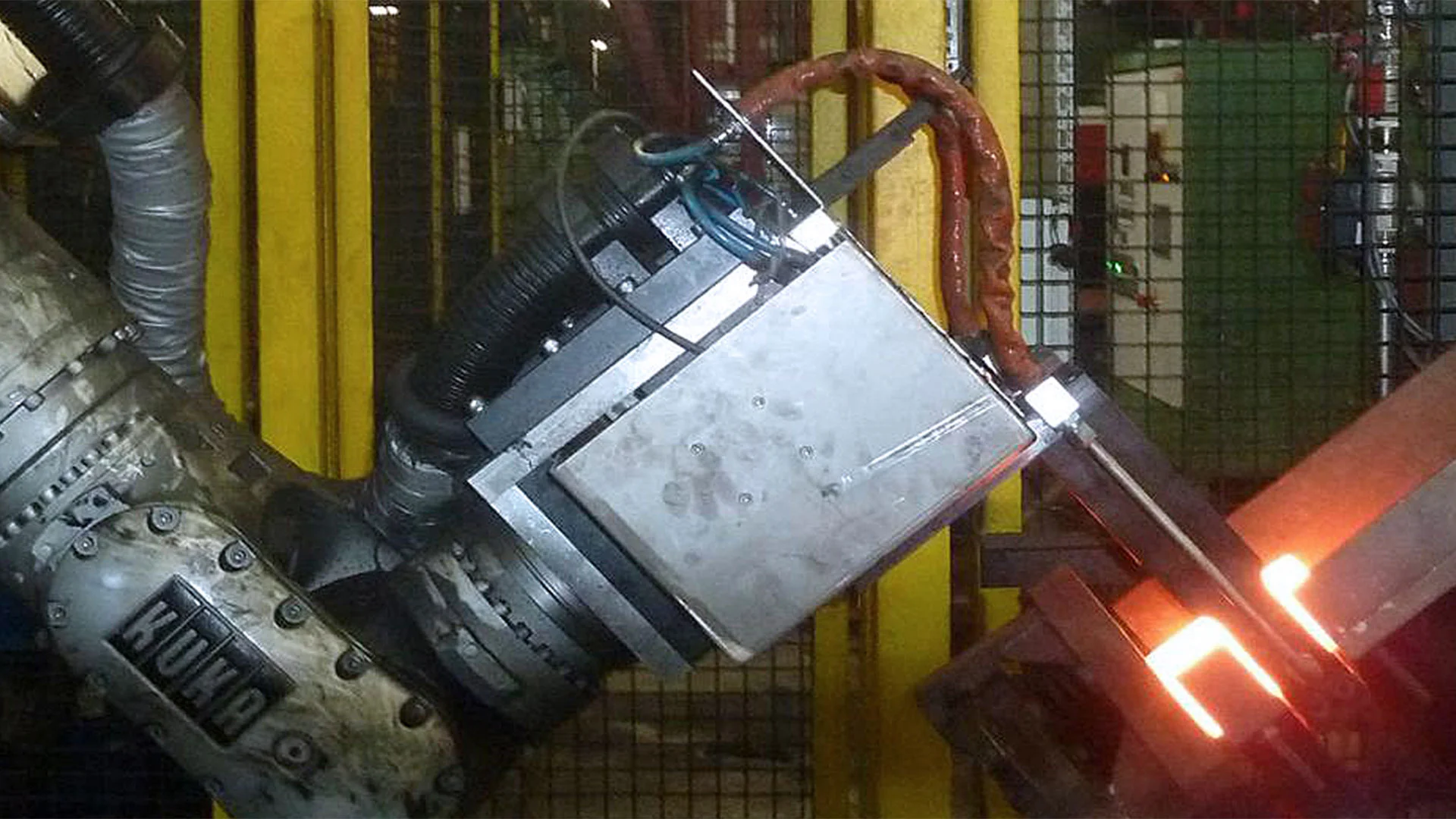

Chwytak do gorących elementów
Rozwiązania systemowe | Inżynieria mechaniczna i zakładowa | Metal | Odlewnia
Chwytaki dwuszczękowe równoległe o dużym skoku
Seria GH7000
- Wytrzymała prowadnica liniowa do zastosowań w najcięższych warunkach
- Idealna przy najwyższych siłach poprzecznych i oddziałujących momentach
1. Chwytaki dwuszczękowe równoległe
- Wytrzymała prowadnica liniowa do zastosowań w najcięższych warunkach
- Idealna przy najwyższych siłach poprzecznych i oddziałujących momentach
Zadanie
Podczas załadowywania i wyładowywania prasy kuźniczej musiały być chwytane rozgrzane do czerwoności elementy stalowe (1100°C) o wadze do 50 kg.
Rozwiązanie
Rozwiązanie oparte jest na zmodyfikowanym chwytaku długoskokowym serii GH7665T. Siła chwytania jest zabezpieczona za pomocą wbudowanej sprężyny. Zintegrowane chłodzenie powietrzem szczęk chwytnych chroni system chwytaków w przypadku wyłączenia awaryjnego.
Najważniejsze informacje i dane techniczne
IP67
Pneumatyczne
Odporność na temperaturę
Chwyt od zewnątrz
Urządzenie zabezpieczające siłę chwytu sprężyny
Dane techniczne
| Rodzaj napędu | PNEU |
| Maks. siła chwytania | 8000 [N] |
| Wizualizacja graficzna | KRAFT |
| Zabezpieczenie chwytaka | FED |
| Skok maks. | 130 [mm] |
| Klasa IP | IP67 |
| Waga systemu | 95 [kg] |
| Maks. waga elementu obrabianego | 50 [kg] |
| Maks. temperatura elementu obrabianego | 1300 [°C] |
Wbudowane standardowe komponenty
