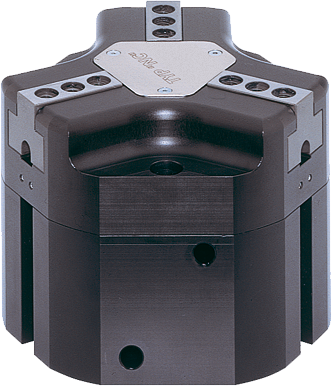

GD312NC-C
Pinces concentrique trois mors
Série GD300
"L’application économique"
Équipement/Options
10 millions de cycles sans maintenance (max.)
Fermeture à ressort C
IP40
Capteur magnétique
Capteur inductif
Joint air de barrage
Données techniques
| Course par mors | 12 [mm] |
| Force de préhension à la fermeture | 4150 [N] |
| Force de préhension min. assurée par le ressort | 650 [N] |
| Temps de fermeture | 0.15 [s] |
| Temps d'ouverture | 0.35 [s] |
| Précision de répétition +/- | 0.05 [mm] |
| Pression de service | 4 ... 8 [bar] |
| Pression de service nominal | 6 [bar] |
| Température de service | +5 ... +80 [°C] |
| Volume du vérin par cycle | 420 [cm³] |
| Autorisations | LABS / REACH / RoHS |
| Protection de IEC 60529 | IP40 |
| Poids | 3.7 [kg] |
Accessoires
Avantages en détail
- Boîtier robuste et léger
Alliage aluminium anodisé - Alimentation d‘énergie
possible sur plusieurs faces - Fixation et positionnement
alternatifs sur plusieurs côtés pour un montage individuel - Mors de préhension
fixation des mors de préhension - Accouplement à coin avec guidage forcé
mouvement synchrone des mors de la pince transmission de forces élevées - Verrouillage de la force de préhension intégré
ressort intégré dans la chambre du vérin comme accumulateur d‘énergie - Détection de positionnement
Bague aimantée pour une détection directe du piston - Came de détection intégrée et réglable
pour la détection directe des mors de préhension - Support détecteur
Support de capteur inductif de proximité (10)
