LS10-25
Unité linéaire
Série LS
- Guidage par profilé précis
Le guidage linéaire avec chariot à billes et racleur garantit une grande précision et une rigidité importante - Plaque d’adaptation normalisée
Réduisez vos coûts de fabrication et procédez au raccordement normalisé de vos outils à suivre - Construction modulaire
Vous permet de combiner plusieurs unités directement entre elles et de minimiser vos coûts de construction
Équipement/Options
10 millions de cycles sans maintenance (max.)
IP40
Capteur magnétique
Données techniques
| Course | 25 [mm] |
| Force de pression | 40 [N] |
| Force detraction max. | 30 [N] |
| Diamètre du piston | 10 [mm] |
| Taille des rails de guidage | 7 [mm] |
| Pression de service nominal | 6 [bar] |
| Température de service | 5 ... +80 [°C] |
| Volume du vérin par cycle | 3.6 [cm³] |
| Autorisations | LABS / REACH / RoHS |
| Protection de IEC 60529 | IP40 |
| Poids | 0.14 [kg] |
Avantages en détail
- Guidage à bille avec joint racleur
guidage précis et rigide du chariot à billes pour de fortes capacités de charge - Rainure de guidage

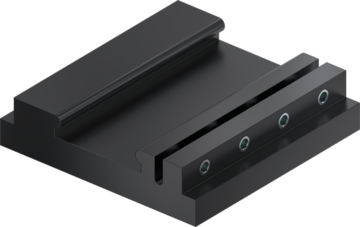

montage facile des plaques d‘adaptations: accessoires, n° des articles AP...G - Alimentation d‘énergie
posibilité de fixation sur plusieurs faces - Fixation et positionnement
alternatifs sur plusieurs côtés pour un montage individuel - Rainure pour détecteur magnétique intégré
- Entraînement
vérin pneumatique à double effet - Boîtier robuste et léger
Alliage aluminium anodisé - Vis de butée pour fin de course
