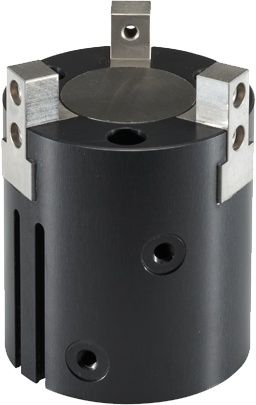

MGD808N

Pinces concentrique trois mors
Série MGD800

Mors de préhension presque 100 % plus longs que les mors de référence
L’absorption maximale de la force et du couple vous permet une utilisation flexible avec une dynamique plus élevée
Meilleur rapport prix/performance
Réduit vos frais d’acquisition et accélère le retour sur investissement de votre application
Fonctionnement en continu impeccable
Notre qualité sans compromis « Made in Germany » vous garantit jusqu’à 10 millions de cycles sans entretien

Équipement/Options

Course par mors	8 [mm]
Force de préhension nominale	415 [N]
Classe de salle propre selon DIN EN ISO 14644-1	6
Force de préhension à la fermeture	415 [N]
Force de préhension à l'ouverture	450 [N]
Temps de fermeture	0.09 [s]
Temps d'ouverture	0.09 [s]
Précision de répétition +/-	0.02 [mm]
Pression de service	3 ... 8 [bar]
Pression de service nominal	6 [bar]
Température de service	+5 ... +80 [°C]
Volume du vérin par cycle	18 [cm³]
Homologations	LABS / REACH / RoHS
Protection de IEC 60529	IP40
Valeur B10d	10000000
Poids	0.54 [kg]

Raccord pneumatique droit GVM5 Capteurs et alimentation en énergie	Raccord pneumatique droit GVM5 Capteurs et alimentation en énergie	Détails
Soupape d‘échappement d‘air rapide DEV04 Capteurs et alimentation en énergie	Soupape d‘échappement d‘air rapide DEV04 Capteurs et alimentation en énergie	Détails
Soupape de maintien de la pression DSV1-8 Capteurs et alimentation en énergie	Soupape de maintien de la pression DSV1-8 Capteurs et alimentation en énergie	Détails
Soupape de maintien de la pression avec échappement d’air rapide DSV1-8E Capteurs et alimentation en énergie	Soupape de maintien de la pression avec échappement d’air rapide DSV1-8E Capteurs et alimentation en énergie	Détails
Détecteur magnétique en équerre, câble 0,3 m - fiche M8 MFS01-S-KHC-P1-PNP Capteurs et alimentation en énergie	Détecteur magnétique en équerre, câble 0,3 m - fiche M8 MFS01-S-KHC-P1-PNP Capteurs et alimentation en énergie	Détails
Détecteur magnétique droit, câble 0,3 m - fiche M8 MFS02-S-KHC-P1-PNP Capteurs et alimentation en énergie	Détecteur magnétique droit, câble 0,3 m - fiche M8 MFS02-S-KHC-P1-PNP Capteurs et alimentation en énergie	Détails
Capteur de position droit avec câble de 0,3 m - prise M8 MFS02-S-KHC-IL Capteurs et alimentation en énergie	Capteur de position droit avec câble de 0,3 m - prise M8 MFS02-S-KHC-IL Capteurs et alimentation en énergie	Détails

H1 Graissage Individualisations	H1 Graissage Individualisations	Utilisation Industrie pharmaceutique, médicale, cosmétique et alimentaire Machines d’emballage et de production Avantage Matériaux et revêtements approuvés par la FDA Pas d’encrassement nocif du produit		Détails
Protection contre les explosions selon Atex Individualisations	Protection contre les explosions selon Atex Individualisations	Utilisation Dans les environnements contenant des matériaux facilement inflammables Avantage Processus sécurisé garanti Certifié Tous les produits et toutes les classes sont certifiables		Détails

Douilles de centrage démontables
- positionnement rapide et économique des mors de préhension
Rainure de détection
- fixation et positionnement des détecteurs magnétiques
Boîtier robuste et léger
- Alliage aluminium anodisé
Alimentation d‘énergie
- possible sur plusieurs faces
Accouplement à coin avec guidage forcé
- mouvement synchrone des mors de la pince
Verrouillage de la force de préhension intégré
- ressort monté dans le compartiment du vérin (taille de fabrication 803)
Détection de positionnement
- Bague aimantée pour une détection directe du piston
Guidage en T de précision
- absorption de forces et couples élevés
