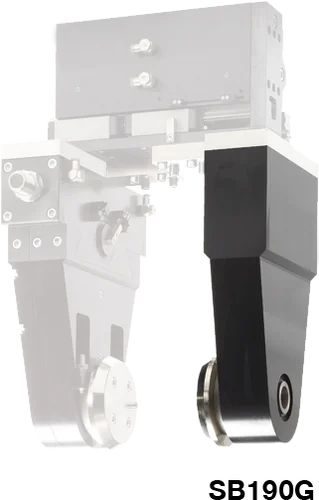

SB190G
선회 조
시리즈 SBZ
"뛰어난"
- 나선형 홈 기술을 갖는 완충기
뛰어난 끝 위치 댐핑에 의해 최단 시간 내에 더 많은 질량을 선회시킬 수 있어 기계의 부분 배출을 증가시킵니다. - 기어 휠 세트를 통한 힘 전달
강력한 기어 휠은 정밀도, 신뢰성 및 장기 수명을 제공하고 원활한 작동을 보장합니다. - 고장 없는 연속 사용
유지보수 없이 최대 1천만 사이클을 보장하는 당사의 타협하지 않는 "Made in Germany" 품질
장비/옵션
선회각 90°
선회각 180°
플랜지
카운터 베어링 (드라이브 없음)
기술 데이터
| 정격 작동 압력 | 6 [bar] |
| 작동 온도 | 5 ... +80 [°C] |
| 인증 | LABS / REACH / RoHS |
| IEC 60529 준거 보호방식 | IP54 |
| 무게 | 20 [kg] |
| FD | 12500 [N] |
| FZ | 6100 [N] |
장점 세부 정보
- 이중 지지된 구동 샤프트
- 높은 힘 모멘트 흡수
- 구동 플랜지
- 단부 스토퍼 및 큰 센터 보어를 갖고 대형으로 사이즈 설계된 구동 플랜지(SB 150)
- 힘 전달
- 안정적인 기어 휠 세트
- 신뢰할 수 있고 수명이 길며 정밀함
- 위치 조회
- 인덕티브 근접 스위치를 통한 0° 및 90° (또는 180°) 끝 위치 조회
- 회전 가능한 스위칭 캠에서 설정 가능
- 구동
- 이중 작동 공압 실린더
- 스로틀 나사 이음부
- 속도 조절을 위함(공금 물품에 포함)
- 고정 및 위치 설정
- 개별 설치의 여러 측면 대체
- 특허성이 있는 통합된 완충기
- 조절 가능한 끝 위치 댐핑
