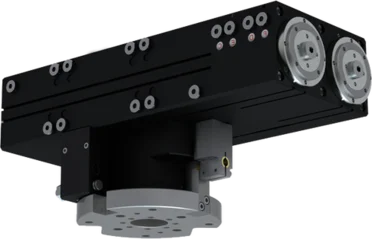

SF155MD8-C

평면 선회 유닛
시리즈 SF-C

"뛰어난"

  • 기준보다 최대 100% 더 높은 출력
    뛰어난 끝 위치 댐핑에 의해 최단 시간 내에 더 많은 질량을 선회시킬 수 있어 기계의 부분 배출을 증가시킵니다.
  • 대형 중앙 보어
    회전 플랜지의 센터를 통해 직접 공급 라인을 배치하여 귀하의 애플리케이션의 간섭 윤곽을 감소시킬 수 있습니다.
  • 기준보다 100% 이상 더 높은 방사 방향 베어링 하중
    대규모로 사이즈 설계된 베어링은 견고성과 장기 수명을 보장하고 귀하의 애플리케이션의 최대 공정 안전성을 제공합니다.
요청 카트에 추가 비교에 추가
장비/옵션
  • 1000만까지 정비가 불필요한 주기(최대)
  • 파워스톱 끝 위치 댐핑
  • 유체 관통
  • IP64
  • 자계 센서
  • 인덕티브 센서
  • 선회 각도를 조절할 수 있음
  • 선회각 90°
  • 선회각 180°
  • 플랜지
  • 3 포지션 배치 가능, 잠금
  • 조정 가능한 최종 포지션 +/- 3°
기술 데이터
선회각-90 / 0 / +90 [°]
토크54 [Nm]
공압 에너지 전달8 [숫자]
선회각 조절 가능 +/-3 [°]
관통 보어 Ø40 [mm]
축 방향 베어링 하중5900 [N]
방사 방향 베어링 하중761 [Nm]
반복정밀도 +/-0.01 [°]
최소 작동 압력 3 [bar]
최대 작동 압력8 [bar]
정격 작동 압력6 [bar]
최소 작동온도 5 [°C]
최대 작동온도 +80 [°C]
사이클 당 실린더 부피1010 [cm³]
IEC 60529 준거 보호방식IP64
무게22.5 [kg]
장점 세부 정보
  1. 이중으로 볼 베어링이 장착된 중공 샤프트
    공급 라인 관통을 위함 높은 힘 모멘트 흡수
  2. 8층까지 내장된 공기통과
    압축공기의 호스없는 전달 호스 패키지가 함께 회전해서는 안 됩니다.
  3. 조절 가능한 끝 위치
    +/- 3° 조절 가능한 끝 위치
  4. 정밀한 대형 수용 플랜지
    간단한 공구 연결
  5. 나선형 그루브 기술의 통합 충격 흡수기
    조절 가능한 끝 위치 댐핑 공압 압력 챔버에 설치함으로써 가열을 방지할 수 있습니다.
  6. 스로틀 나사 이음부
    속도 조절을 위함(공금 물품에 포함)
  7. 힘 전달
    톱니형 랙 및 기어 휠
  8. 구동
    이중 작용하는 2개의 공압 실린더 높은 토크
