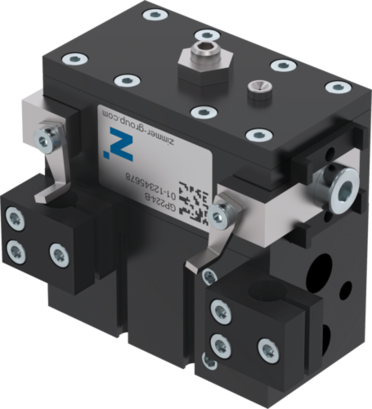

GP224-B
2-Backen-Parallelgreifer
Serie GP200
"Der Variable"
- Stufenlose Hubeinstellung
Durch eine Einstellschraube können Sie den Hub individuell an Ihre Anwendung anpassen - Bewährte Technik
Die seit mehr als 20 Jahren bewährte Zuverlässigkeit garantiert Ihnen eine störungsfreie Produktion - Schmutzgeschützt
Durch Abstreifer an den Führungen können Sie den Greifer selbst bei rauen Umgebungsbedingungen sicher einsetzen
Ausstattung/Optionen
10 Mio. wartungsfreie Zyklen (max.)
Feder schließend C
IP40
Magnetfeldsensor
Induktiver Sensor
Sperrluft
Technische Daten
| Hub pro Backe | 12 [mm] |
| Greifkraft beim Schließen | 170 [N] |
| Durch Feder abgesicherte Greifkraft min. | 10 [N] |
| Schließzeit | 0.06 [s] |
| Öffnungszeit | 0.06 [s] |
| Wiederholgenauigkeit +/- | 0.05 [mm] |
| Betriebsdruck min. | 5 [bar] |
| Betriebsdruck max. | 8 [bar] |
| Nennbetriebsdruck | 6 [bar] |
| Betriebstemperatur min. | +5 [°C] |
| Betriebstemperatur max. | +80 [°C] |
| Zylindervolumen pro Zyklus | 12 [cm³] |
| Schutzart nach IEC 60529 | IP40 |
| Gewicht | 0.44 [kg] |
Zubehör
Aufbau im Schnitt
- Hubeinstellung
Öffnungshub stufenlos einstellbar Einstellschraube im Lieferumfang enthalten - Zwangsgeführtes Keilhakengetriebe
synchronisierte Bewegung der Greiferbacken hohe Kraftübertragung - Vierkantführung
Hohe Kräfte- und Momentenaufnahme - Greiferbacke
Aufnahme der individuellen Greifbacke - Befestigung und Positionierung
alternativ an mehreren Seiten für eine individuelle Montage - Abfragenut
Befestigung und Positionierung der Magnetfeldsensoren - Antrieb
doppeltwirkender Pneumatikzylinder - Energiezuführung
von mehreren Seiten möglich
