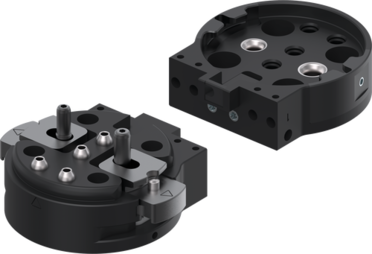

FWR40L-00-B

Werkzeugwechsler
Serie FWR

Automatisierter Werkzeugwechsel ohne externe Ansteuerung
Im Zusammenspiel mit der Ablagestation wird der Wechsler beim Einfahren mechanisch betätigt, sodass für den Wechselvorgang keine zusätzliche Energieversorgung benötigt wird.
Manueller Werkzeugwechsel
Die Größen FWR40 und FWR50 können mit nur einer Hand geöffnet werden. Ist dies nicht gewünscht, können Sie das Betätigen von Hand sperren.
Optionale Medienübertragung
Passen Sie den Werkzeugwechsler an Ihre Anwendung an. Mit den Energieelementen der Serie WER1500 können Sie unterschiedliche Medien mit Standardanschlüssen übertragen!

Anschlussflansch nach EN ISO 9409-1	TK 40
Handlingsgewicht max.	13 [kg]
Werkzeuggewicht max.	5 [kg]
Energieübertragung pneumatisch	4 [Anzahl]
Durchfluss je Überträger M5	170 [l/min]
Energieübertragung elektrisch	optional
Achsversatz beim Koppeln max. in X, Y	1.8 [mm]
Achsversatz beim Koppeln max. in X, Y	1.3 [°]
Betriebsdruck für Energieübertragung	-0.6 ... 6 [bar]
Betriebstemperatur	5 ... +80 [°C]
Massenträgheitsmoment	1.19 [kgcm²]
Schutzart nach IEC 60529	IP44
Gewicht	0.21 [kg]

Gerade-Verschraubung GVM5
Ablagestation AFWR1-40-A

Festteil
Zur roboterseitigen Montage
Anschlussflansch
Teilkreis nach EN ISO 9409-1
Losteil-vorhanden-Abfrage
Über induktiven Näherungsschalter
Befestigung Energieelement
Direkte Anbindung, ohne Adapterplatten
Losteil
Zur werkzeugseitigen Montage
Verriegelung
Manuelle Betätigung Automatische Betätigung mittels Ablagestation
Sperre für manuelle Betätigung (wahlweise)
Sicherheit gegen ungewünschtes Lösen
Integrierte Luftdurchführung
Luft- / Vakuumdurchführung Schlauchlose Ansteuerung möglich

Übertragungsart Kommunikation

Übertragungsart Schutzelement

		Anschlussgewinde	Anzahl Fluidkupplungen	Anzahl Kontakte
WER1500LLN00-00-A
WER1500LLN00-19-A

Übertragungsart elektrisch
