GG4040NC
Vorgängermodell
Hinweis zum Vorgängermodell
Dieses Produkt gehört zu unseren Vorgängermodellen und ist weiterhin hier zu finden, um Ihnen technische Informationen und Support bereitzustellen. Falls Sie Fragen zu diesem Vorgängermodell haben, nutzen Sie bitte das Kontaktformular – wir helfen Ihnen gerne weiter! Für Produktanfragen nutzen Sie bitte den Link oben zum weiterentwickelten Nachfolgemodell.

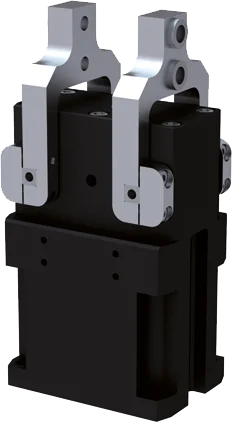

2-Backen-Radialgreifer
Serie GG4000
Ausstattung/Optionen
10 Mio. wartungsfreie Zyklen (max.)
Feder schließend C
IP64
Magnetfeldsensor
Induktiver Sensor
Sperrluft
Technische Daten
| Hub pro Backe | 90 [°] |
| Nenngreifkraft | 700 [N] |
| Durch Feder abgesichertes Greifmoment | 6 [Nm] |
| Greifmoment beim Schließen bei 0° | 13 [Nm] |
| Greifkraft beim Schließen bei 0° | 700 [N] |
| Eigengewicht montierte Greifbacke max. | 0.12 [kg] |
| Länge Greifbacken max. | 85 [mm] |
| Schließzeit | 0.06 [s] |
| Öffnungszeit | 0.11 [s] |
| Wiederholgenauigkeit +/- | 0.05 [mm] |
| Betriebsdruck | 4 ... 8 [bar] |
| Nennbetriebsdruck | 6 [bar] |
| Betriebstemperatur | 5 ... +80 [°C] |
| Zylindervolumen pro Zyklus | 24 [cm³] |
| Zulassungen | LABS / REACH / RoHS |
| Schutzart nach IEC 60529 | IP64 |
| B10d-Wert | 10000000 |
| Gewicht | 0.5 [kg] |
Individualisierungen
 | Verwendung
Vorteile
| Details | ||
 | Verwendung
Vorteile
| Details |
Aufbau im Schnitt
- Hubeinstellschraube
- stufenlos einstellbarer Öffnungshub
- Abnehmbare Zentrierhülse
- Aufnahme der individuellen Greifbacke
- Robustes, leichtes Gehäuse
- hartbeschichtete Aluminiumlegierung
- Abfragenut
- Befestigung und Positionierung der Magnetfeldsensoren
- Befestigung und Positionierung
- alternativ an mehreren Seiten für eine individuelle Montage
- Integrierte Greifkraftsicherung
- im Zylinderraum eingesetzte Feder als Energiespeicher
- Positionsabfrage
- Permanentmagnet zur direkten Abfrage der Kolbenbewegung

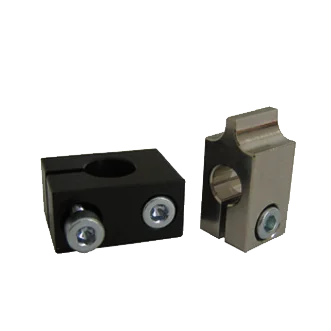

- Klemmbock
- Aufnahme für induktiven Näherungsschalter
- abgedichteter Drehpunkt
- für den Einsatz unter extremen Bedingungen
