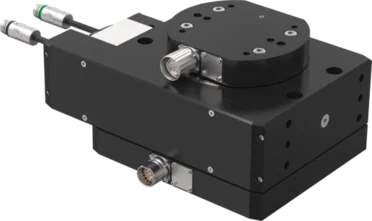

DES190D1-B

Drehmodule
Serie DES

Ausstattung/Optionen

Antrieb	AC-Servomotor
Drehwinkel	unbegrenzt [°]
Nenndrehmoment	48 [Nm]
Drehmoment max.	62 [Nm]
Nenndrehzahl	15 [U/min]
Drehzahl max.	25 [U/min]
Massenträgheitsmoment max.	3 [kgm²]
Positionierbeschleunigung	50 [rad/s²]
Positionierverzögerung	50 [rad/s²]
Energieübertragung elektrisch	12x2A / 12x48V DC
Energieübertragung pneumatisch	1 [Anzahl]
Selbsthemmung	mechanisch
Kraftübertragung	Schrägzahnrad / Schneckengetriebe
Wiederholgenauigkeit +/-	0.02 [°]
Positioniergenauigkeit +/-	0.05 [°]
Betriebstemperatur	5 ... +80 [°C]
Netzeingangsspannung	1x200-240 VAC 50HZ
Dauerstrom	2.3 [A]
Spitzenstrom	7.4 [A]
Zulassungen	CE / UKCA / LABS / REACH / RoHS
Schutzart nach IEC 60529	IP54
Gewicht	18 [kg]

Antriebsregelgerät Profibus ZUBHCS-B
Antriebsregelgerät SERCOS III, PROFINET IO, EtherNet/IP, EtherCAT ZUBHCSME-B
Netzfilter ZUBHCSN
Gerade-Verschraubung GV1-4X8
Geberkabel 5 m ZUBHCSKAG05-B
Geberkabel 10 m ZUBHCSKAG10-B
Geberkabel 25 m ZUBHCSKAG25-B
Programmierkabel ZUBHCSKAP01
Leistungskabel 5 m ZUBHCSKAL05-B
Leistungskabel 10 m ZUBHCSKAL10-B
Leistungskabel 25 m ZUBHCSKAL25-B
Rundsteckverbinder gerade - Buchse M23 RSTVSM23G12B-B
Rundsteckverbinder winkel - Buchse M23 RSTVSM23W12B-B
Rundsteckverbinder gerade - Stecker M23 RSTVSM23G12S-B
Rundteckverbinder winkel - Stecker M23 RSTVSM23W12S-B

Energiezuführung
Motorkabel mit Buchse Geberkabel mit Steckeranschluss
Antrieb
AC-Servomotor
Aufnahmeflansch
zur Anbindung an applikationsspezifische Adapterplatte (kundenseitig zu fertigen) einfache Werkzeuganbindung
Mittenbohrung
zur Kabeldurchführung
Befestigung und Positionierung
alternativ an mehreren Seiten für eine individuelle Montage
Robustes, leichtes Gehäuse
hartbeschichtete Aluminiumlegierung
Kraftübertragung
Zahnriehmen/Zahnstange/Schneckengetriebe
