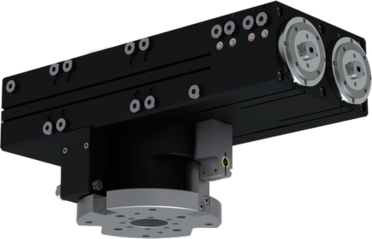

SF155MD8-C

Unità rotanti piatte
Serie SF-C

Equipaggiamento/Opzioni

Angolo di rotazione	-90 / 0 / +90 [°]
Momento torcente	54 [Nm]
Alimentazione pneumatica	8 [Numero di passaggi]
Angolo di rotazione regolabile +/-	3 [°]
Foro passante Ø	40 [mm]
Carico assiale sui cuscinetti	5900 [N]
Carico radiale sui cuscinetti	761 [Nm]
Ripetibilità +/-	0.01 [°]
Pressione di esercizio	3 ... 8 [bar]
Pressione di esercizio nominale	6 [bar]
Temperatura di esercizio	5 ... +80 [°C]
Volume del cilindro per ciclo	1010 [cm³]
Autorizzazioni	LABS / REACH / RoHS
Grado di protezione secondo IEC 60529	IP64
Peso	22 [kg]

Valvola di ritegno DSV1-8
Valvola di ritegno con scarico rapido DSV1-8E
Sensore magnetico lineare, cavo 5 m MFS02-K-KHC-P1-PNP
Sensore magnetico lineare, cavo 0,3 m - spina M8 MFS02-S-KHC-P1-PNP
Connettore a spina diritto cavo 5 m - presa M8 KAG500
Connettori a spina da collegare lineari - Spine M8 S8-G-3

Albero cavo con doppio supporto di cuscinetti
per il passaggio delle linee di alimentazione assorbimento elevato di forze e momenti
Fino a 8 passaggi pneumatici integrati
per alimentazione dell'aria integrata il gruppo dei cavi non è coinvolto nella rotazione
Posizione di fine corsa regolabile
+/- 3° fine corsa regolabile
Flangia di collegamento grande e precisa
semplice fissaggio degli utensili
deceleratori idraulici integrati con tecnologia della scanalatura a spirale
decelerazione dei fine corsa regolabile il surriscaldamento viene evitato grazie all‘inserimento nella camera pneumatica
Valvola di regolazione
per regolare la velocità (fornita in dotazione)
Trasmissione della forza
cremagliera e ruota dentata
Azionamento
due cilindri pneumatici a doppio effetto elevato momento torcente
