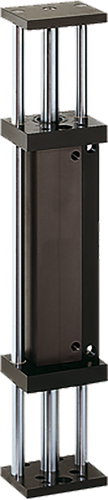

LI40-200S
Linearzylinder
Serie LI
- Großer Aufnahmeflansch
Die große Anschraubfläche vereinfacht Ihre Konstruktion und ermöglicht ein sicheres Anbringen der Folgewerkzeuge - Gedämpfte Endlage
Mit Hilfe von PowerStop-Dämpfern können Sie die Endlagen sanft anfahren und erhöhen dadurch die Prozesssicherheit und Lebensdauer Ihrer Anwendung - Störungsfreier Dauereinsatz
Unsere kompromisslose Qualität „Made in Germany“ garantiert Ihnen bis zu 10 Mio. Zyklen ohne Wartung
Ausstattung/Optionen
10 Mio. wartungsfreie Zyklen (max.)
Endlagendämpfung Elastomer
Endlagendämpfung Powerstop
IP54
Induktiver Sensor- 2-fach führend
Technische Daten
| Hub | 200 [mm] |
| Druckkraft | 270 [N] |
| Zugkraft | 270 [N] |
| Verfahrzeit ohne Auflast | 0.22 [s] |
| Betriebstemperatur min. | 5 [°C] |
| Betriebstemperatur max. | +80 [°C] |
| Zylindervolumen pro Zyklus | 216 [cm³] |
| Schutzart nach IEC 60529 | IP54 |
| Gewicht | 4.5 [kg] |
| Belastung Fa max. | 120 [N] |
| Durchbiegung A max. | 0.2 [mm] |
Zubehör
Aufbau im Schnitt
- Führungsstange
gehärtet, geschliffene Stahlwelle - Klemmbock
Aufnahme für induktiven Näherungsschalter - Antrieb
doppeltwirkender Pneumatikzylinder - Energiezuführung
abluftgedrosselt empfohlen - Anschlagquitierschraube
direkte Abfrage des Aufnahmeflansches als Zubehör erhältlich - Endlagendämpfung
mit Elastomerdämpfer oder patentiertem hydraulischen Stoßdämpfer - Kolbenstange
aus geschliffenem, hartverchromten Stahl bei Ausführung D durchgängig - Aufnahmeflansch
zur Anbindung der kundenspezifischen Applikationen
