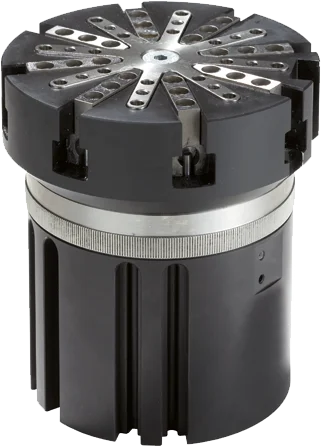

GS810-B

Chwytak montażowy O-ringów z zewnątrz
Seria GS
- Sprawdzona technika
Sprawdzona od ponad 20 lat niezawodność gwarantuje użytkownikom bezawaryjną produkcję. - Regulowany skok rozwierania
Zapobiega nadmiernemu rozciąganiu O-ringu i gwarantuje niezmienną jakość produkcji. - Kontrola poprzez układ czujnika pola magnetycznego
Wykrywanie położeń krańcowych pozwala uzyskać krótsze czasy cykli i ciągłe sterowanie.
Wyposażenie/opcje
5 mln cykli bez konserwacji (maks.)
IP30
Czujnik pola magnetycznego
Czujnik indukcyjny
Dane techniczne
| Skok rozwarcia na szczękę ustawiany maks. | 8 [mm] |
| Skok zgarniający | 10 [mm] |
| Zalecana średnica O-ringu min. | 30 [mm] |
| Zalecana średnica O-ringu maks. | 120 [mm] |
| Skok rozwarcia na szczękę ustawiany min. | 4 [mm] |
| Siła rozwierająca | 1200 [N] |
| Liczba szczęk chwytających | 8 [Liczba] |
| Czas zamykania | 0.05 [s] |
| Czas otwierania | 0.05 [s] |
| Dokładność powtarzania +/- | 0.05 [mm] |
| Ciśnienie robocze | 3 ... 8 [bar] |
| Nominalne ciśnienie robocze | 6 [bar] |
| Temperatura robocza | 5 ... +80 [°C] |
| Dopuszczenia | LABS / REACH / RoHS |
| Typ ochrony wg IEC 60529 | IP30 |
| Wartość B10d | 5000000 |
| Masa | 2.5 [kg] |
Indywidualizacje
![]() | Przewaga
Przewaga
| Szczegóły | ||
![]() | Przewaga
Przewaga
| Szczegóły | ||
![]() | Przewaga
Przewaga
| Szczegóły |

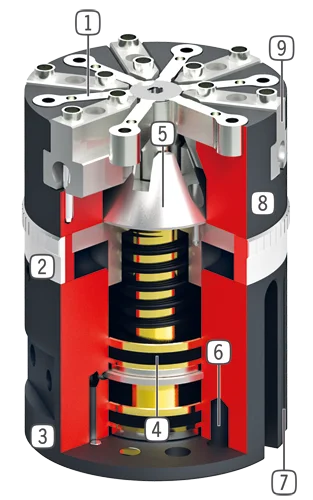

Konstrukcja w przekroju

- Szczęka zgarniająca
- Do odsunięcia O-ringu
- Nastawianie skoku
- Do justowania skoku rozwierania
- Doprowadzanie energii
- możliwe z kilku stron
- Napęd
- Dwa siłowniki pneumatyczne o pojedynczym działaniu
- Przeniesienie siły
- bezpośrednio za pomocą stożka
- Mocowanie i pozycjonowanie
- osiowo, na spodzie chwytaka
- Wpust sprawdzający
- Gniazdo układu czujnika pola magnetycznego
- Wytrzymała, lekka obudowa
- Stop aluminium pokryty twardą powłoką
- Szczęka chwytająca
- Mocowanie konkretnej szczęki chwytającej
