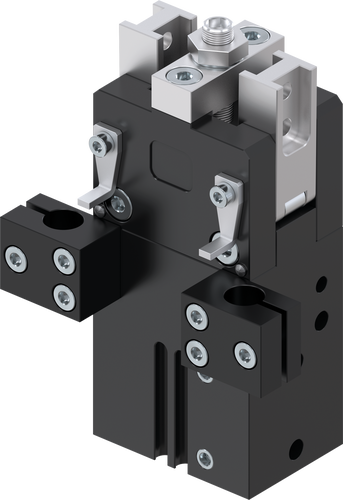

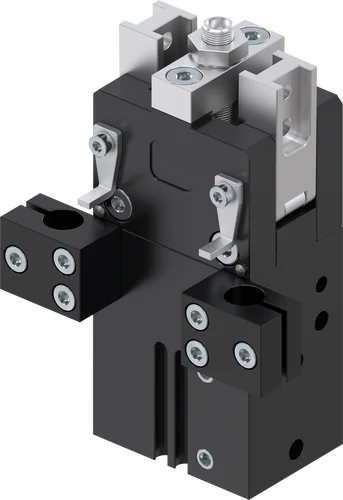

GK20NC-B
Chwytaki dwuszczękowe promieniowe
Seria GK
"Kompaktowy"
- Sprawdzona technika
Sprawdzona od ponad 20 lat niezawodność gwarantuje użytkownikom bezawaryjną produkcję. - Najlepszy stosunek siły do wielkości przestrzeni konstrukcyjnej
Przeniesienie siły za pomocą dźwigni kolankowej pozwala uzyskać duże siły chwytające przy optymalnym wykorzystaniu przestrzeni konstrukcyjnej. - Płynna regulacja skoku
Za pomocą śruby nastawczej można indywidualnie dostosować kąt otwarcia 180° do swoich potrzeb.
Wyposażenie/opcje
10 mln cykli bez konserwacji (maks.)
Sprężyna zamykająca C
IP20
Mechaniczne samoistne hamowanie
Czujnik pola magnetycznego
Czujnik indukcyjny
Dane techniczne
| Skok na szczękę | 90 [°] |
| Moment chwytający przy zamykaniu | 4.2 [Nm] |
| Moment chwytający zabezpieczony sprężyną | 1.2 [Nm] |
| Siła chwytająca przy zamykaniu | 210 [N] |
| Czas zamykania | 0.2 [s] |
| Czas otwierania | 0.2 [s] |
| Dokładność powtarzania +/- | 0.05 [mm] |
| Ciśnienie robocze | 5 ... 8 [bar] |
| Nominalne ciśnienie robocze | 6 [bar] |
| Temperatura robocza | 5 ... +80 [°C] |
| Pojemność cylindra na cykl | 11 [cm³] |
| Zezwolenia | LABS / REACH / RoHS |
| Typ ochrony wg IEC 60529 | IP20 |
| Masa | 0.3 [kg] |
Konstrukcja w przekroju
- Kozioł oporowy
Redukcja energii kinetycznej w przypadku długich i ciężkich szczęk chwytających. - Wytrzymała, lekka obudowa
Stop aluminium pokryty twardą powłoką - Śruba nastawy skoku
Skok otwarcia płynnie nastawiany - Przekładnia z dźwignią kolankową z wymuszonym prowadzeniem
Zsynchronizowany ruch szczęk chwytających Mechaniczne samoistne hamowanie - Element zaciskowy
Gniazdo indukcyjnego czujnika zbliżeniowego - Wpust sprawdzający
Gniazdo układu czujnika pola magnetycznego - Zintegrowane zabezpieczenie siły chwytania
Sprężyna umieszczona w komorze cylindra jako pochłaniacz energii - Doprowadzanie energii
możliwe z kilku stron
