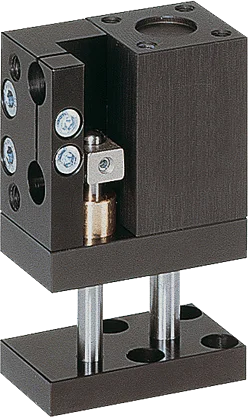

LI16-20
Siłowniki liniowe
Seria LI
- Duży kołnierz montażowy
Duża powierzchnia przykręcania upraszcza konstrukcję i umożliwia bezpieczne mocowanie tłoczników wielotaktowych. - Amortyzowana pozycja krańcowa
Za pomocą amortyzatorów PowerStop można delikatnie dojeżdżać do pozycji krańcowych, co zwiększa bezpieczeństwo procesu i żywotność instalacji. - Bezusterkowa praca ciągła
Nasza bezkompromisowa jakość „Made in Germany” gwarantuje do 10 mln cykli bez konserwacji.
Wyposażenie/opcje
10 mln cykli bez konserwacji (maks.)
Amortyzacja elastomerowa
Amortyzacja Powerstop
IP54
Czujnik indukcyjny
Dane techniczne
| Skok | 20 [mm] |
| Siła nacisku | 100 [N] |
| Siła rozciągająca | 80 [N] |
| Czas przejazdu bez obciążenia | 0.04 [s] |
| Nominalne ciśnienie robocze | 6 [bar] |
| Temperatura robocza | 5 ... +80 [°C] |
| Pojemność cylindra na cykl | 5 [cm³] |
| Zezwolenia | LABS / REACH / RoHS |
| Typ ochrony wg IEC 60529 | IP54 |
| Masa | 0.15 [kg] |
| Obciążenie Fa maks. | 25 [N] |
| Zgięcie A maks. | 0.05 [mm] |
Konstrukcja w przekroju
- Pręt prowadzący
Hartowany, szlifowany wał stalowy - Element zaciskowy
Gniazdo indukcyjnego czujnika zbliżeniowego - Napęd
Siłownik pneumatyczny o podwójnym działaniu - Doprowadzanie energii
Zaleca się dławienie wypływającego powietrza. - Śruba oporowa potwierdzająca
Bezpośrednia kontrola kołnierza montażowego Dostępne jako wyposażenie dodatkowe - Amortyzacja pozycji krańcowej
za pomocą amortyzatora elastomerowego albo patentowego amortyzatora hydraulicznego - Tłoczysko
ze szlifowanej, chromowanej stali W wersji D na całej długości - Kołnierz montażowy
Do montażu aplikacji specyficznych dla klienta
