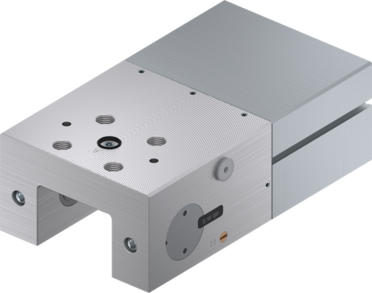

LKPS2001AS2-A
Element zaciskowy
Seria LKPS
- Szeroki asortyment
do wszystkich popularnych prowadnic szynowych profilowych - Element zabezpieczający, zamykanie bez wykorzystania energii (NC)
Pewne hamowanie w razie przerwy w dostawie energii zasilania dzięki akumulatorowi energii sprężystości - Wysoka trwałość
do 5 mln cykli zaciskania statycznego - Wąska, niska konstrukcja
dzięki zastosowaniu tłoka o profilu U - Maksymalna elastyczność
Dodatkowe przyłącze powietrza od góry - Łatwa kontrola stanu
Zapytanie o pozycję tłoka za pomocą czujnika pola magnetycznego
Pasujące kombinacje szyna/wózek
| Producent szyn | Typ szyny | Rozmiar szyny | Typ wózka | |
|---|---|---|---|---|
| Ewellix (SKF) | LLTH | 20 | LLTHC..A | pokaż warianty |
| Ewellix (SKF) | LLTH | 20 | LLTHC..LA | pokaż warianty |
| Ewellix (SKF) | LLTH | 20 | LLTHC..LR | pokaż warianty |
| Ewellix (SKF) | LLTH | 20 | LLTHC..SA | pokaż warianty |
| Ewellix (SKF) | LLTH | 20 | LLTHC..SU | pokaż warianty |
| Ewellix (SKF) | LLTH | 20 | LLTHC..U | pokaż warianty |
| HIWIN | EG(QE) | 20 | EGH..CA | pokaż warianty |
| HIWIN | EG(QE) | 20 | EGH..SA | pokaż warianty |
| HIWIN | EG(QE) | 20 | EGW..CA | pokaż warianty |
| HIWIN | EG(QE) | 20 | EGW..CC | pokaż warianty |
| HIWIN | EG(QE) | 20 | EGW..SA | pokaż warianty |
| HIWIN | EG(QE) | 20 | EGW..SC | pokaż warianty |
| HIWIN | EG(QE) | 20 | QEH..CA | pokaż warianty |
| HIWIN | EG(QE) | 20 | QEH..SA | pokaż warianty |
| HIWIN | EG(QE) | 20 | QEW..CC | pokaż warianty |
| HIWIN | EG(QE) | 20 | QEW..SC | pokaż warianty |
| HIWIN | HG(QH) | 20 | HGH..CA | pokaż warianty |
| HIWIN | HG(QH) | 20 | HGH..HA | pokaż warianty |
| HIWIN | HG(QH) | 20 | HGW..CA | pokaż warianty |
| HIWIN | HG(QH) | 20 | HGW..CC | pokaż warianty |
| HIWIN | HG(QH) | 20 | HGW..HA | pokaż warianty |
| HIWIN | HG(QH) | 20 | HGW..HC | pokaż warianty |
| HIWIN | HG(QH) | 20 | QHH..CA | pokaż warianty |
| HIWIN | HG(QH) | 20 | QHH..HA | pokaż warianty |
| HIWIN | HG(QH) | 20 | QHW..CC | pokaż warianty |
| HIWIN | HG(QH) | 20 | QHW..HC | pokaż warianty |
| IKO | LWE | 20 | LWE | pokaż warianty |
| IKO | LWE | 20 | LWE..Q | pokaż warianty |
| IKO | LWE | 20 | LWE..SL | pokaż warianty |
| IKO | LWE | 20 | LWEC | pokaż warianty |
| IKO | LWE | 20 | LWEC..SL | pokaż warianty |
| IKO | LWE | 20 | LWEG | pokaż warianty |
| IKO | LWE | 20 | LWEG..SL | pokaż warianty |
| IKO | LWE | 20 | LWES | pokaż warianty |
| IKO | LWE | 20 | LWES..Q | pokaż warianty |
| IKO | LWE | 20 | LWES..SL | pokaż warianty |
| IKO | LWE | 20 | LWESC | pokaż warianty |
| IKO | LWE | 20 | LWESC..SL | pokaż warianty |
| IKO | LWE | 20 | LWESG | pokaż warianty |
| IKO | LWE | 20 | LWESG..SL | pokaż warianty |
| IKO | LWE | 20 | LWET | pokaż warianty |
| IKO | LWE | 20 | LWET..Q | pokaż warianty |
| IKO | LWE | 20 | LWET..SL | pokaż warianty |
| IKO | LWE | 20 | LWETC | pokaż warianty |
| IKO | LWE | 20 | LWETC..SL | pokaż warianty |
| IKO | LWE | 20 | LWETG | pokaż warianty |
| IKO | LWE | 20 | LWETG..SL | pokaż warianty |
| IKO | LWH(MH) | 20 | LWH..B | pokaż warianty |
| IKO | LWH(MH) | 20 | LWH..M | pokaż warianty |
| IKO | LWH(MH) | 20 | LWH..SL | pokaż warianty |
| IKO | LWH(MH) | 20 | LWHG | pokaż warianty |
| IKO | LWH(MH) | 20 | LWHS..B | pokaż warianty |
| IKO | LWH(MH) | 20 | LWHS..M | pokaż warianty |
| IKO | LWH(MH) | 20 | LWHS..SL | pokaż warianty |
| IKO | LWH(MH) | 20 | LWHSG | pokaż warianty |
| IKO | LWH(MH) | 20 | LWHT..B | pokaż warianty |
| IKO | LWH(MH) | 20 | LWHT..M | pokaż warianty |
| IKO | LWH(MH) | 20 | LWHT..SL | pokaż warianty |
| IKO | LWH(MH) | 20 | LWHTG | pokaż warianty |
| IKO | LWH(MH) | 20 | LWHY | pokaż warianty |
| IKO | LWH(MH) | 20 | MH | pokaż warianty |
| IKO | LWH(MH) | 20 | MHG | pokaż warianty |
| IKO | LWH(MH) | 20 | MHS | pokaż warianty |
| IKO | LWH(MH) | 20 | MHSG | pokaż warianty |
| IKO | LWH(MH) | 20 | MHT | pokaż warianty |
| IKO | LWH(MH) | 20 | MHTG | pokaż warianty |
| IKO | ME | 20 | ME | pokaż warianty |
| IKO | ME | 20 | ME..SL | pokaż warianty |
| IKO | ME | 20 | MEC | pokaż warianty |
| IKO | ME | 20 | MEC..SL | pokaż warianty |
| IKO | ME | 20 | MEG | pokaż warianty |
| IKO | ME | 20 | MEG..SL | pokaż warianty |
| IKO | ME | 20 | MES | pokaż warianty |
| IKO | ME | 20 | MES..SL | pokaż warianty |
| IKO | ME | 20 | MESC | pokaż warianty |
| IKO | ME | 20 | MESC..SL | pokaż warianty |
| IKO | ME | 20 | MESG | pokaż warianty |
| IKO | ME | 20 | MESG..SL | pokaż warianty |
| IKO | ME | 20 | MET | pokaż warianty |
| IKO | ME | 20 | MET..SL | pokaż warianty |
| IKO | ME | 20 | METC | pokaż warianty |
| IKO | ME | 20 | METC..SL | pokaż warianty |
| IKO | ME | 20 | METG | pokaż warianty |
| IKO | ME | 20 | METG..SL | pokaż warianty |
| INA | TKD(KUE) | 20 | KWE | pokaż warianty |
| INA | TKD(KUE) | 20 | KWE..-H | pokaż warianty |
| INA | TKSD(KUSE) | 20 | KWSE | pokaż warianty |
| INA | TKSD(KUSE) | 20 | KWSE..-H | pokaż warianty |
| INA | TKSD(KUSE) | 20 | KWSE..-HL | pokaż warianty |
| INA | TKSD(KUSE) | 20 | KWSE..-L | pokaż warianty |
| norelem | 21410 | 20 | 21400 | pokaż warianty |
| norelem | 21410 | 20 | 21402 | pokaż warianty |
| NSK | LH(L1H) | 20 | LAH..ANZ | pokaż warianty |
| NSK | LH(L1H) | 20 | LAH..BNZ | pokaż warianty |
| NSK | LH(L1H) | 20 | LAH..ELZ | pokaż warianty |
| NSK | LH(L1H) | 20 | LAH..EMZ | pokaż warianty |
| NSK | LH(L1H) | 20 | LAH..FLZ | pokaż warianty |
| NSK | LH(L1H) | 20 | LAH..GLZ | pokaż warianty |
| NSK | LH(L1H) | 20 | LAH..GMZ | pokaż warianty |
| NSK | LH(L1H) | 20 | LAH..HLZ | pokaż warianty |
| NSK | LS(L1S) | LAS..ALZ | pokaż warianty | |
| NSK | LS(L1S) | LAS..CLZ | pokaż warianty | |
| NSK | LS(L1S) | LAS..EMZ | pokaż warianty | |
| NSK | LS(L1S) | LAS..JMZ | pokaż warianty | |
| NSK | NH(N1H) | 20 | NAH..AN | pokaż warianty |
| NSK | NH(N1H) | 20 | NAH..BN | pokaż warianty |
| NSK | NH(N1H) | 20 | NAH..EM | pokaż warianty |
| NSK | NH(N1H) | 20 | NAH..GM | pokaż warianty |
| NSK | NS(N1S) | 20 | NAS..AL | pokaż warianty |
| NSK | NS(N1S) | 20 | NAS..CL | pokaż warianty |
| NSK | NS(N1S) | 20 | NAS..EM | pokaż warianty |
| NSK | NS(N1S) | 20 | NAS..JM | pokaż warianty |
| NSK | SH(L1H) | 20 | SAH..ALZ | pokaż warianty |
| NSK | SH(L1H) | 20 | SAH..BLZ | pokaż warianty |
| NSK | SH(L1H) | 20 | SAH..EMZ | pokaż warianty |
| NSK | SH(L1H) | 20 | SAH..GMZ | pokaż warianty |
| NSK | SS(L1S) | 20 | SAS..ALZ | pokaż warianty |
| NSK | SS(L1S) | 20 | SAS..CLZ | pokaż warianty |
| NSK | SS(L1S) | 20 | SAS..EMZ | pokaż warianty |
| NTN-SNR | LGB | 20 | LGBCS..BN | pokaż warianty |
| NTN-SNR | LGB | 20 | LGBCS..BS | pokaż warianty |
| NTN-SNR | LGB | 20 | LGBXS..BN | pokaż warianty |
| NTN-SNR | LGB | 20 | LGBCH..BL | pokaż warianty |
| NTN-SNR | LGB | 20 | LGBCH..BN | pokaż warianty |
| NTN-SNR | LGB | 20 | LGBCH..FN | pokaż warianty |
| NTN-SNR | LGB | 20 | LGBXH..BL | pokaż warianty |
| NTN-SNR | LGB | 20 | LGBXH..BN | pokaż warianty |
| NTN-SNR | LGB | 20 | LGBXH..FL | pokaż warianty |
| NTN-SNR | LGB | 20 | LGBXH..FN | pokaż warianty |
| SBC | SBG | 20 | SBG..FL | pokaż warianty |
| SBC | SBG | 20 | SBG..FLL | pokaż warianty |
| SBC | SBG | 20 | SBG..SL | pokaż warianty |
| SBC | SBG | 20 | SBG..SLL | pokaż warianty |
| SBC | SBG | 20 | SPG..FL | pokaż warianty |
| SBC | SBG | 20 | SPG..FLL | pokaż warianty |
| SBC | SBG | 20 | SPG..SL | pokaż warianty |
| SBC | SBG | 20 | SPG..SLL | pokaż warianty |
| SBC | SBI | 20 | SBI..CL | pokaż warianty |
| SBC | SBI | 20 | SBI..CLL | pokaż warianty |
| SBC | SBI | 20 | SBI..FV | pokaż warianty |
| SBC | SBI | 20 | SBI..SV | pokaż warianty |
| SBC | SBI | 20 | SBI..FL | pokaż warianty |
| SBC | SBI | 20 | SBI..FLL | pokaż warianty |
| SBC | SBI | 20 | SBI..SL | pokaż warianty |
| SBC | SBI | 20 | SBI..SLL | pokaż warianty |
| THK | HSR | 20 | HSR..A | pokaż warianty |
| THK | HSR | 20 | HSR..AM | pokaż warianty |
| THK | HSR | 20 | HSR..B | pokaż warianty |
| THK | HSR | 20 | HSR..C | pokaż warianty |
| THK | HSR | 20 | HSR..CA | pokaż warianty |
| THK | HSR | 20 | HSR..CAM | pokaż warianty |
| THK | HSR | 20 | HSR..CB | pokaż warianty |
| THK | HSR | 20 | HSR..CBM | pokaż warianty |
| THK | HSR | 20 | HSR..HA | pokaż warianty |
| THK | HSR | 20 | HSR..HAM | pokaż warianty |
| THK | HSR | 20 | HSR..HB | pokaż warianty |
| THK | HSR | 20 | HSR..HBM | pokaż warianty |
| THK | HSR | 20 | HSR..LA | pokaż warianty |
| THK | HSR | 20 | HSR..LAM | pokaż warianty |
| THK | HSR | 20 | HSR..LB | pokaż warianty |
| THK | HSR | 20 | HSR..LBM | pokaż warianty |
| THK | HSR | 20 | HSR..LR | pokaż warianty |
| THK | HSR | 20 | HSR..R | pokaż warianty |
| THK | HSR | 20 | HSR..RM | pokaż warianty |
| THK | HSR | 20 | HSR..YR | pokaż warianty |
| THK | HSR | 20 | HSR..YRM | pokaż warianty |
| THK | HSV | 20 | HSV..C | pokaż warianty |
| THK | HSV | 20 | HSV..R | pokaż warianty |
| THK | SHS | 20 | SHS..C | pokaż warianty |
| THK | SHS | 20 | SHS..LC | pokaż warianty |
| THK | SHS | 20 | SHS..LV | pokaż warianty |
| THK | SHS | 20 | SHS..V | pokaż warianty |
| Thomson | 421 | 20 | 413..A | pokaż warianty |
| Thomson | 421 | 20 | 413..B | pokaż warianty |
| Thomson | 421 | 20 | 413..C | pokaż warianty |
| Thomson | 421 | 20 | 413..F | pokaż warianty |
| THK | SRG | 20 | SRG..A | pokaż warianty |
| THK | SRG | 20 | SRG..LA | pokaż warianty |
| THK | SRG | 20 | SRG..LV | pokaż warianty |
| THK | SRG | 20 | SRG..V | pokaż warianty |
| SBC | SBG | 20 | SBS..SLL | pokaż warianty |
| SBC | SBG | 20 | SPS..FV | pokaż warianty |
| SBC | SBG | 20 | SPS..SL | pokaż warianty |
| SBC | SBG | 20 | SPS..SLL | pokaż warianty |
| SBC | SBG | 20 | SPS..SV | pokaż warianty |
| NSK | SS(L1S) | 20 | SAS..JMZ | pokaż warianty |
| NTN-SNR | LGB | 20 | LGBXS..BS | pokaż warianty |
| SBC | SBG | 20 | SBS..FV | pokaż warianty |
| SBC | SBG | 20 | SBS..SL | pokaż warianty |
| SBC | SBG | 20 | SBS..SV | pokaż warianty |
| THK | HSR | 20 | HSR..BM | pokaż warianty |
| THK | HSR | 20 | HSR..LLRM | pokaż warianty |
| HIWIN | HG(QH) | 20 | HGW..SC | pokaż warianty |
| WON ST | H | 20 | F | pokaż warianty |
| WON ST | H | 20 | FL | pokaż warianty |
| WON ST | H | 20 | R | pokaż warianty |
| WON ST | H | 20 | RL | pokaż warianty |
| WON ST | H | 20 | SF | pokaż warianty |
| WON ST | H | 20 | SFL | pokaż warianty |
| WON ST | H | 20 | SR | pokaż warianty |
| WON ST | H | 20 | SRL | pokaż warianty |
| HIWIN | PGH(PGQ) | 20 | PGHH..CA | pokaż warianty |
| HIWIN | PGH(PGQ) | 20 | PGHH..HA | pokaż warianty |
| HIWIN | PGH(PGQ) | 20 | PGHW..CC | pokaż warianty |
| HIWIN | PGH(PGQ) | 20 | PGHW..HC | pokaż warianty |
| HIWIN | PGH(PGQ) | 20 | PGQH..CA | pokaż warianty |
| HIWIN | PGH(PGQ) | 20 | PGQH..HA | pokaż warianty |
| HIWIN | PGH(PGQ) | 20 | PGQW..CC | pokaż warianty |
| HIWIN | PGH(PGQ) | 20 | PGQW..HC | pokaż warianty |
| WON ST | H | 20 | FN | pokaż warianty |
| WON ST | H | 20 | RN | pokaż warianty |
Dane techniczne
| Siła utrzymująca | 650 [N] |
| Ciśnienie robocze min. | 5.5 [bar] |
| Kierunek montażu | od góry |
| Ciśnienie robocze maks. | 6.5 [bar] |
| Zgarniacz | - |
| Masa | 0.27 [kg] |
Akcesoria
Konstrukcja w przekroju
- Prowadnica szynowa profilowa
Do wszystkich popularnych prowadnic szynowych profilowych - Mechanizm klinowy
przeniesienie sił między tłokiem a szczękami zaciskowymi - Szczęki zaciskowe
dociskane do powierzchni dociskowych prowadnicy szynowej profilowej - Wąska obudowa
- Tłok pneumatyczny
tłok porusza mechanizm klinowy w kierunku wzdłużnym - Akumulator energii sprężystości
Do bezciśnieniowego zamykania jednostki zaciskowej
