이전 모델 FWR40F-00-A
공구교환기
시리즈 FWR
기술 데이터
| EN ISO 9409-1 기준 연결 플랜지 | TK 40ISO TK 40 |
| 최대 취급 중량 | 13 [kg] |
| 공구 최대 중량 | 5 [kg] |
| 공압 에너지 전달 | 4 [숫자] |
| M5 캐리어당 유량 | 170 [l/min] |
| 전기 에너지 전달 | 옵션 |
| 잠금 스트로크 | 0.6 [mm] |
| Z 반복정밀도 | 0,02 [mm] |
| X, Y 반복정밀도 | 0,03 [mm] |
| 최대로 X, Y에서 커플링시 축오프셋 | 1.8 [mm] |
| 최대로 X, Y에서 커플링시 축오프셋 | 1.3 [°] |
| 조임력 | 50 [N] |
| 조임 토크 | 3 [Nm] |
| 에너지 전달을 위한 작동 압력 | -0.6 ... 6 [bar] |
| 작동 온도 | 5 ... +80 [°C] |
| 관성모멘트 | 0.95 [kgcm²] |
| IEC 60529 준거 보호방식 | IP44 |
| 무게 | 0.15 [kg] |
장점 세부 정보
- 고정부품
로봇측 조립 - 연결 플랜지
EN ISO 9409-1 부품회로 - 루즈 파트 사용 가능 조회
인덕티브 근접 스위치로 - 에너지 요소 고정
직접 연결, 어댑터 플레이트 미사용 - 비고정 부품
공구측 조립 - 잠금

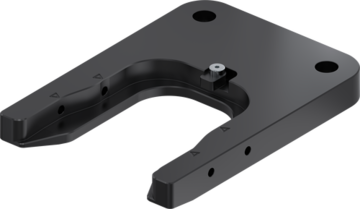

수동 작동 스토리지 스테이션을 통한 자동 작동 - 수동 작동 차단(선택 가능)
원치 않는 해제 방지 - 내장된 공기통과
공기/진공 관통부 호스 없이 제어 가능
에너지 부품
전송 유형 공압식
| 연결부 나사산 | 유동적 커플링 갯수 | 접점 갯수 | ||
|---|---|---|---|---|
| WER1000FPL02-12-B |  | M5 | 2 |
전송 유형 전기식
| 연결부 나사산 | 유동적 커플링 갯수 | 접점 갯수 | ||
|---|---|---|---|---|
| WER1000FSI04-00-B |  | M8 | 4 | |
| WER1000FSI08-00-B |  | M12 | 8 | |
| WER1000FSI08-10-B |  | M8 | 8 | |
| WER1000FSI12-00-B |  | M12 | 12 | |
| WER1000FSI20-05-B |  | 20 | ||
| WER1000FSI04-19-B |  | M8 | 4 | |
| WER1000FSI08-19-B |  | M8 | 8 |
전송 유형 통신
| 연결부 나사산 | 유동적 커플링 갯수 | 접점 갯수 | ||
|---|---|---|---|---|
| WER1000FIL01-00-B |  | M12 | 5 | |
| WER1000FIL01-19-B |  | M12 | 5 |
