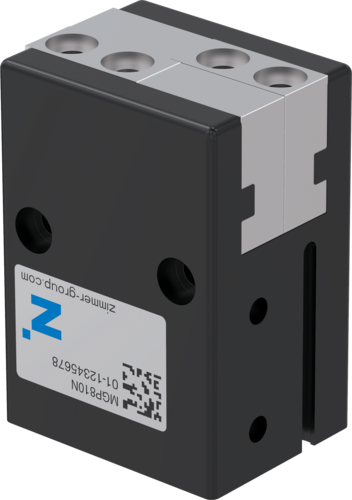

MGP810N

Chwytaki dwuszczękowe równoległe
Seria MGP800

"Wydajny"

Ponad 40% wydajniejsze niż standardowo
Optymalizacja ciężaru i siły obniża koszty użytkowania, ponieważ wszystkie komponenty mają mniejsze wymiary.
Do 50% dłuższe szczęki chwytające niż standardowo
Maksymalne pochłanianie sił i momentów umożliwia elastyczne użytkowanie przy zachowaniu maksymalnej dynamiki.
Bezusterkowa praca ciągła
Nasza bezkompromisowa jakość „Made in Germany” gwarantuje do 10 mln cykli bez konserwacji.

Wyposażenie/opcje

10 mln cykli bez konserwacji (maks.)
IP40
Czujnik pola magnetycznego
Certyfikat do pomieszczeń czystych

Skok na szczękę	10 [mm]
Siła chwytająca przy zamykaniu	270 [N]
Siła chwytająca przy otwieraniu	310 [N]
Czas zamykania	0.04 [s]
Czas otwierania	0.04 [s]
Masa własna zamontowanej szczęki chwytnej maks.	0,25 [kg]
Maks. długość szczęk chwytających	90 [mm]
Dokładność powtarzania +/-	0.02 [mm]
Ciśnienie robocze	3 ... 8 [bar]
Nominalne ciśnienie robocze	6 [bar]
Temperatura robocza	+5 ... +80 [°C]
Pojemność cylindra na cykl	15 [cm³]
Klasa pomieszczenia czystego zgodnie z DIN EN ISO 14644-1	6
Dopuszczenia	LABS / REACH / RoHS
Typ ochrony wg IEC 60529	IP40
Masa	0.28 [kg]

Szczęka L-kształtna (para) LB810ST Wyposażenie	Szczęka L-kształtna (para) LB810ST Wyposażenie	Szczegóły
Złącze śrubowe proste GVM5 Technika sensorowa i zasilanie w energię	Złącze śrubowe proste GVM5 Technika sensorowa i zasilanie w energię	Szczegóły
Złącze skręcane kątowo-wychylne WVM5 Technika sensorowa i zasilanie w energię	Złącze skręcane kątowo-wychylne WVM5 Technika sensorowa i zasilanie w energię	Szczegóły
Zawór szybkiego odpowietrzania DEV04 Technika sensorowa i zasilanie w energię	Zawór szybkiego odpowietrzania DEV04 Technika sensorowa i zasilanie w energię	Szczegóły
Czujnik pola magnetycznego kątowy, kabel 0,3 m - Wtyczka M8 MFS01-S-KHC-P1-PNP Technika sensorowa i zasilanie w energię	Czujnik pola magnetycznego kątowy, kabel 0,3 m - Wtyczka M8 MFS01-S-KHC-P1-PNP Technika sensorowa i zasilanie w energię	Szczegóły
Czujnik pola magnetycznego prosty, kabel 0,3 m - Wtyczka M8 MFS02-S-KHC-P1-PNP Technika sensorowa i zasilanie w energię	Czujnik pola magnetycznego prosty, kabel 0,3 m - Wtyczka M8 MFS02-S-KHC-P1-PNP Technika sensorowa i zasilanie w energię	Szczegóły
Czujnik 2-punktowy kątem, kabel 0,3 m - Wtyczka M8 MFS01-S-KHC-P2-PNP Technika sensorowa i zasilanie w energię	Czujnik 2-punktowy kątem, kabel 0,3 m - Wtyczka M8 MFS01-S-KHC-P2-PNP Technika sensorowa i zasilanie w energię	Szczegóły
Czujnik 2-punktowy prosty, kabel 0,3 m - Wtyczka M8 MFS02-S-KHC-P2-PNP Technika sensorowa i zasilanie w energię	Czujnik 2-punktowy prosty, kabel 0,3 m - Wtyczka M8 MFS02-S-KHC-P2-PNP Technika sensorowa i zasilanie w energię	Szczegóły
Czujnik pozycji prosty, przewód 0,3 m, wtyk M8 MFS02-S-KHC-IL Technika sensorowa i zasilanie w energię	Czujnik pozycji prosty, przewód 0,3 m, wtyk M8 MFS02-S-KHC-IL Technika sensorowa i zasilanie w energię	Szczegóły
Złącze wtykowe proste, przewód 5 m — gniazdo M8 KAG500 Technika sensorowa i zasilanie w energię	Złącze wtykowe proste, przewód 5 m — gniazdo M8 KAG500 Technika sensorowa i zasilanie w energię	Szczegóły
Złącze wtykowe proste, przewód 5 m — gniazdo M8 KAG500B4 Technika sensorowa i zasilanie w energię	Złącze wtykowe proste, przewód 5 m — gniazdo M8 KAG500B4 Technika sensorowa i zasilanie w energię	Szczegóły
Złączka wytkana konfekcjonowana prosta — wtyk M8 S8-G-4 Technika sensorowa i zasilanie w energię	Złączka wytkana konfekcjonowana prosta — wtyk M8 S8-G-4 Technika sensorowa i zasilanie w energię	Szczegóły

Stała szczęka chwytaka Indywidualizacje	Stała szczęka chwytaka Indywidualizacje	Przewaga Duża uniwersalność np. jako dociskacz Przewaga Ogranicznik stały Zdefiniowana pozycja detalu Minimalizacja konturów grożących kolizją	Szczegóły
Smarowanie H1, bezpieczny dla żywności Indywidualizacje	Smarowanie H1, bezpieczny dla żywności Indywidualizacje	Przewaga Branża farmaceutyczna, medyczna, kosmetyczna i spożywcza Maszyny pakujące i produkcyjne Przewaga Materiały i powłoki z dopuszczeniem FDA Brak szkodliwego zabrudzania produktu	Szczegóły
Ochrona przeciwwybuchowa zgodnie z Atex Indywidualizacje	Ochrona przeciwwybuchowa zgodnie z Atex Indywidualizacje	Przewaga W miejscu występowania łatwopalnych materiałów Przewaga Gwarancja bezpieczeństwa procesu Certyfikat Możliwość certyfikacji wszystkich produktów i klas	Szczegóły
Chwytaki sterowane tłokiem Dostosowanie napędu	Chwytaki sterowane tłokiem Dostosowanie napędu	Przewaga Stoły obrotowe Uchwyty obrabianych przedmiotów Przewaga Brak bezpośredniego zasilania Siła chwytania wytwarzana przez sprężynę Wersja zamykająca lub otwierająca Napęd w postaci stacjonarnego standardowego siłownika lub tarczy krzywkowej	Szczegóły

Wytrzymała, lekka obudowa
Stop aluminium pokryty twardą powłoką
Szczęka chwytająca
Mocowanie konkretnej szczęki chwytającej
Sprawdzanie pozycji
Stały magnes do bezpośredniego sprawdzania ruchu tłoka
Zintegrowane zabezpieczenie siły chwytania
Sprężyna umieszczona w komorze cylindra jako pochłaniacz energii (od wielkości konstrukcyjnej 803)
Demontowana tuleja centrująca
Szybkie i ekonomiczne pozycjonowanie szczęk chwytających
Mocowanie i pozycjonowanie
Możliwość zastosowania na różnych stronach dla zapewnienia indywidualnego montażu
Doprowadzanie energii
możliwe z kilku stron
Wpust sprawdzający
Mocowanie i pozycjonowanie czujników pola magnetycznego
