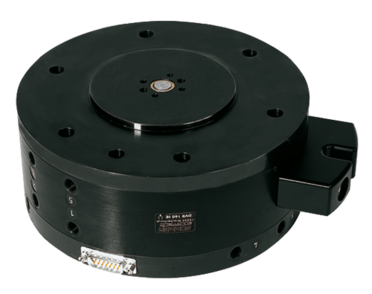

DVR125I4

Drehverteiler
Serie DVR

Kompakte Medienübertragung
Mit diesem Medienüberträger sind Kabelbruch und nicht definierte Störkonturen durch die Versorgungsleitungen kein Thema mehr
Flach bauend
Diese Bauweise reduziert die Momentenbelastung für Ihren Roboter auf ein Minimum und ermöglicht den Einsatz kleinerer, kostengünstigerer Baugrößen
Goldkontakte
Ermöglichen Ihnen Flexibilität in der Übertragung, denn von Feinstströmen bis hin zu 250 Volt und 6 Ampere können Sie alles prozesssicher übertragen

Anschlussflansch nach EN ISO 9409-1	TK 125
Energieübertragung pneumatisch	4 [Anzahl]
Energieübertragung elektrisch	12-polig
Stromstärke max.	6 [A]
Spannung max.	250 [V]
Beschleunigung max.	20 [m/s²]
Maximale Drehzahl	100 [1/min.]
Maximale Drehzahl	600 [°/s]
Rundlauf +/-	0.05 [mm]
Planlauf +/-	0.05 [mm]
Dauerdrehmoment	4 [Nm]
Losdrehmoment	5 [Nm]
Betriebsdruck max.	10 [bar]
Betriebstemperatur	5 ... +80 [°C]
Massenträgheitsmoment	220 [kgcm²]
Zulassungen	LABS / REACH / RoHS
Schutzart nach IEC 60529	IP64
Gewicht	5.9 [kg]

Gerade-Verschraubung GV1-8X8
Winkel-Schwenk-Verschraubung WV1-8X8

Drehmoment-Abstützung
Abstützen des Rotors bei der Drehbewegung
Robustes, leichtes Gehäuse
hartbeschichtete Aluminiumlegierung nitrierter Stahl
Roboterflansch
Teilkreis nach EN ISO 9409-1
Direkte Luftanbindung
an Baureihe WWR
Federsystem
ab DVR63 doppelt anliegend
Schleifring
Hartgold beschichtet Feinströme übertragbar
bis zu 8-fach integrierte Luftdurchführung
zur schlauchlosen Übertragung von Druckluft Schlauchpaket muss nicht mitgedreht werden
bis zu 12-polige Energieübertragung
zur kabellosen Übertragung von Signalen es werden keine Kabel auf Torsion beansprucht
