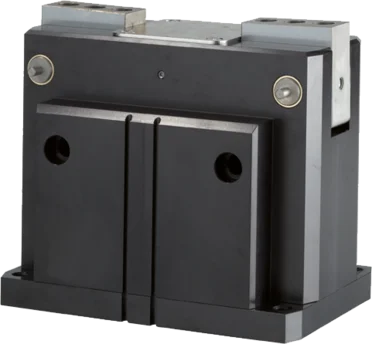

GG1140NC
Discontinued model
이전 모델에 대한 안내
이 제품은 당사의 이전 모델 중 하나이며, 기술 정보 및 지원을 제공하기 위해 여전히 여기에서 확인할 수 있습니다. 이 이전 모델에 대한 질문이 있으신 경우, 연락처 양식을 이용해 주시기 바랍니다 – 저희가 기꺼이 도와드리겠습니다! 제품 관련 문의는 위의 링크를 통해 업그레이드된 후속 모델로 이동해 주시기 바랍니다.
2조 앵귤러 그리퍼
시리즈 GG1000
장비/옵션
1000만까지 정비가 불필요한 주기(최대)
스프링 폐쇄 C
IP40
자계 센서
인덕티브 센서
밀폐 공기
측면 공정 가능성을 갖는 그리퍼 조
기술 데이터
| 조당 스트로크 | 20 [°] |
| 폐쇄 시 최대 그립핑 모멘트 | 725 [Nm] |
| 스프링에 의해 안전 조치된 그립핑 모멘트 | 143 [Nm] |
| 닫힌 상태에서 파지력 0 ° | 29110 [N] |
| 닫힐 때 최대 파지력(20°) | 36470 [N] |
| 스프링에 의해 고정된 파지력(0°) | 5740 [N] |
| 스프링에 의해 고정된 파지력(20°) | 13110 [N] |
| 폐쇄 시간 | 0.25 [s] |
| 개방 시간 | 0.5 [s] |
| 반복정밀도 +/- | 0.05 [mm] |
| 최소 작동 압력 | 4 [bar] |
| 최대 작동 압력 | 8 [bar] |
| 정격 작동 압력 | 6 [bar] |
| 최소 작동온도 | 5 [°C] |
| 최대 작동온도 | +80 [°C] |
| 사이클 당 실린더 부피 | 760 [cm³] |
| 무게 | 12.4 [kg] |
장점 세부 정보
- 스위칭 캠 및 클램프 서포트
위치 조회용 - 견고, 경량 하우징
견고한 표면을 위해 알루미늄 합금 - 슬롯 조회
자계 센서의 위치 설정을 위한 홈 - 영구 자석
자계 센서용 신호 발생기 - 강제 가이드되는 레버 기어
그리퍼 조의 동기식 동작 - 통합된 파지력 안전 장치
에너지 저장 장치로서 실린더 챔버에 삽입된 스프링 - 구동
이중 작동 공압 실린더 - 탈착 가능한 센터 슬리브
비용이 적게 들고 신속한 그리퍼 조 위치 설정
