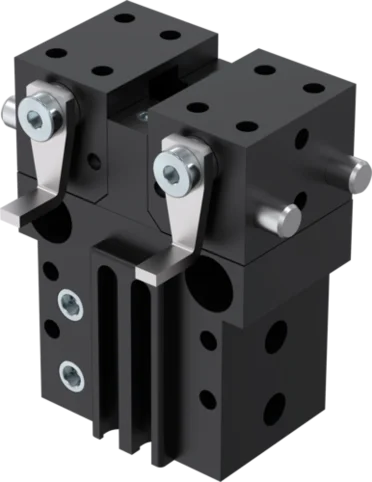

GP19-C
2-Backen-Parallelgreifer
Serie GP
"Der Dauerläufer"
Ausstattung/Optionen
10 Mio. wartungsfreie Zyklen (max.)
IP30
Magnetfeldsensor
Induktiver Sensor
Technische Daten
| Hub pro Backe | 4 [mm] |
| Greifkraft beim Schließen | 36 [N] |
| Greifkraft beim Öffnen | 26 [N] |
| Schließzeit | 0.02 [s] |
| Öffnungszeit | 0.02 [s] |
| Wiederholgenauigkeit +/- | 0.05 [mm] |
| Betriebsdruck min. | 3 [bar] |
| Betriebsdruck max. | 8 [bar] |
| Nennbetriebsdruck | 6 [bar] |
| Betriebstemperatur min. | +5 [°C] |
| Betriebstemperatur max. | +80 [°C] |
| Zylindervolumen pro Zyklus | 1 [cm³] |
| Schutzart nach IEC 60529 | IP30 |
| Gewicht | 0.085 [kg] |

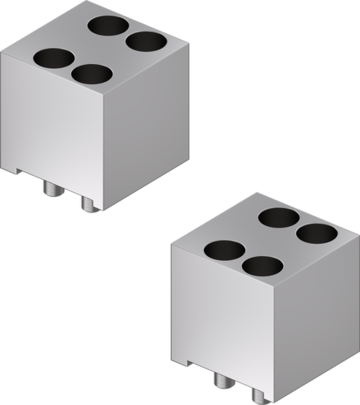

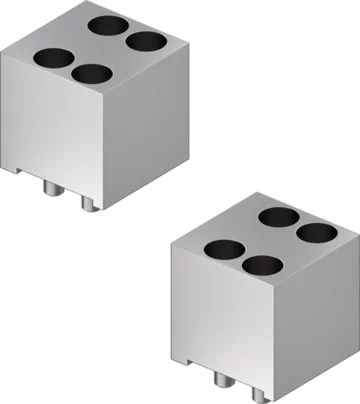

Zubehör
Aufbau im Schnitt
- Zwangsgeführtes Keilhakengetriebe
synchronisierte Bewegung der Greiferbacken hohe Kraftübertragung - einstellbare Schaltnocke
zur Positionsabfrage - Greiferbacke
Aufnahme der individuellen Greifbacke - Rundführung
Aufnahme von Kräften und Momenten - Klemmbock
Aufnahme für induktiven Näherungsschalter - Antrieb
doppeltwirkender Pneumatikzylinder - Befestigung und Positionierung
alternativ an mehreren Seiten für eine individuelle Montage - Abfragenut
Befestigung und Positionierung der Magnetfeldsensoren
