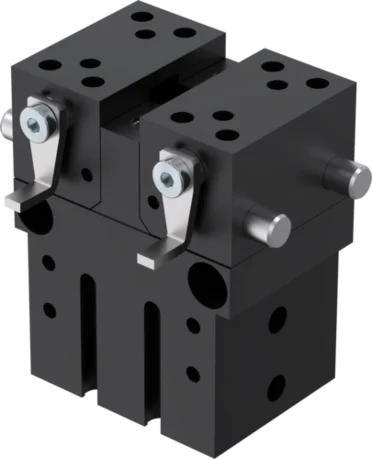

GP30-D
2-Backen-Parallelgreifer
Serie GP
"Der Dauerläufer"
Technische Daten
| Hub pro Backe | 5 [mm] |
| Greifkraft beim Schließen | 94 [N] |
| Greifkraft beim Öffnen | 76 [N] |
| Schließzeit | 0.02 [s] |
| Öffnungszeit | 0.02 [s] |
| Wiederholgenauigkeit +/- | 0.05 [mm] |
| Betriebsdruck min. | 3 [bar] |
| Betriebsdruck max. | 8 [bar] |
| Nennbetriebsdruck | 6 [bar] |
| Betriebstemperatur min. | +5 [°C] |
| Betriebstemperatur max. | +80 [°C] |
| Zylindervolumen pro Zyklus | 3 [cm³] |
| Schutzart nach IEC 60529 | IP30 |
| Gewicht | 0.15 [kg] |

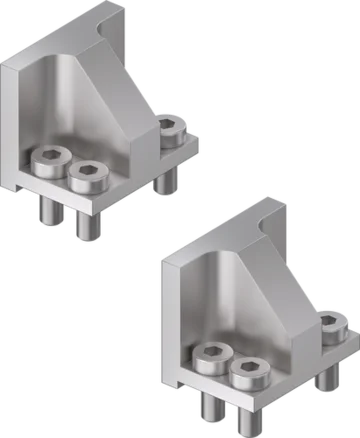

Zubehör
Aufbau im Schnitt
- Zwangsgeführtes Keilhakengetriebe
synchronisierte Bewegung der Greiferbacken hohe Kraftübertragung - einstellbare Schaltnocke
zur Positionsabfrage - Greiferbacke
Aufnahme der individuellen Greifbacke - Rundführung

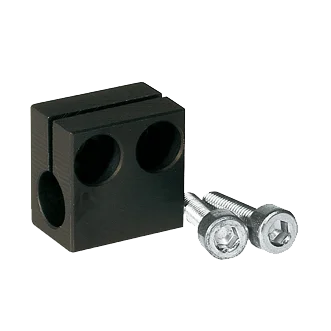

Aufnahme von Kräften und Momenten - Klemmbock
Aufnahme für induktiven Näherungsschalter - Antrieb
doppeltwirkender Pneumatikzylinder - Befestigung und Positionierung
alternativ an mehreren Seiten für eine individuelle Montage - Abfragenut
Befestigung und Positionierung der Magnetfeldsensoren
