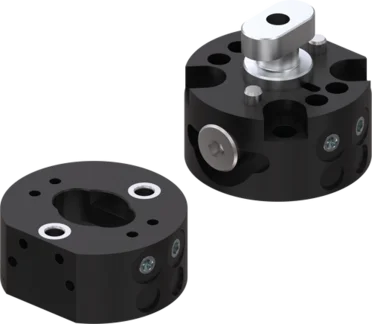

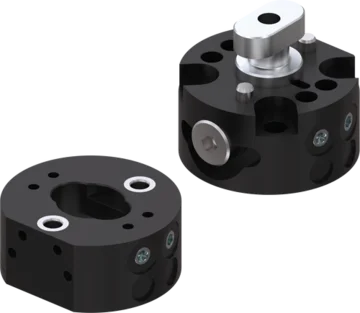

HWR2031L

Werkzeugwechsler
Serie HWR2000

Wechseln im Sekundentakt
Senken Sie Ihre Rüstkosten und minimieren Sie die Stillstandszeiten durch einen sekundenschnellen Wechsel Ihres Werkzeuges
Integrierte Luftübertrager
Zur Versorgung von pneumatischen Aktoren. Über optional erhältliche Energieelemente können weitere Medien übertragen werden.
Verlierschutz inklusive
Ein ungewolltes Herabfallen des Werkstückes ist ausgeschlossen - das bedeutet höchste Sicherheit für Mensch und Maschine

Anschlussflansch nach EN ISO 9409-1	TK 31,5
Antriebsart	manuell
Energieübertragung pneumatisch	4 [Anzahl]
Energieübertragung elektrisch	optional
Durchfluss je Überträger	150 [l/min]
Selbsthemmung beim Verriegeln	mechanisch
Wiederholgenauigkeit in Z	0.01 [mm]
Wiederholgenauigkeit in X, Y	0,02 [mm]
Nennbetriebsdruck	6 [bar]
Betriebstemperatur	5 ... +80 [°C]
Massenträgheitsmoment	0.1 [kgcm²]
Zulassungen	LABS / REACH / RoHS
Gewicht	0.04 [kg]

Festteil
Zur roboterseitigen Montage
Roboterflansch
Teilkreis nach EN ISO 9409-1
Excenterbolzen zur Verriegelung
mit federunterstützter Einrastfunktion
Verriegelungsbolzen
der Verriegelungshülse angepasst
Befestigung Energieelement
Integrierte Luftdurchführung
Luft- / Vakuumdurchführung Schlauchlose Ansteuerung möglich
Losteil
Zur werkzeugseitigen Montage

APWER1511L
APWER1512L

Übertragungsart Kommunikation

		Anschlussgewinde	Anzahl Fluidkupplungen	Anzahl Kontakte
WER1500LIL01-00-A		M12		5
WER1500LIL01-19-A		M12		5

Übertragungsart Schutzelement

		Anschlussgewinde	Anzahl Fluidkupplungen	Anzahl Kontakte
WER1500LLN00-00-A
WER1500LLN00-19-A

Übertragungsart elektrisch
