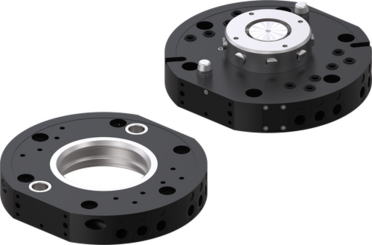

Vorgängermodell WWR160F-B

Werkzeugwechsler
Serie WWR

Persönliche Daten

Vorname *

Nachname *

E-Mail Adresse *

Firma *

Ort *

Land *

PLZ *

Bundesland *

Nachricht

Nachricht *

Sicherheitsabfrage

Ich habe die Datenschutzerklärung gelesen und akzeptiere diese. *

Anschlussflansch nach EN ISO 9409-1	TK 160
Energieübertragung pneumatisch	10 [Anzahl]
Durchfluss je Überträger	500 [l/min]
Energieübertragung elektrisch	optional
Energieübertragung hydraulisch	optional
Selbsthemmung beim Verriegeln	mechanisch
Verriegelungshub	1.3 [mm]
Wiederholgenauigkeit in Z	0.01 [mm]
Wiederholgenauigkeit in X, Y	0,02 [mm]
Fügekraft	150 [N]
Lösekraft	80 [N]
Achsversatz beim Koppeln max. in X, Y	2.85 [mm]
Betriebsdruck	4 ... 10 [bar]
Nennbetriebsdruck	6 [bar]
Betriebstemperatur	5 ... +80 [°C]
Zylindervolumen pro Zyklus	97 [cm³]
Massenträgheitsmoment	134 [kgcm²]
Gewicht	3.8 [kg]
Empfohlenes Handlingsgewicht	300 [kg]

Gerade-Verschraubung GV1-4X8
Winkel-Schwenk-Verschraubung WV1-8X8
Kolbenstellungsabfrage ZUB088922
Induktiver Näherungsschalter Kabel 0,3 m - Stecker M8 NJR04-E2SK
Ablagestation ALSR13160
Induktiver Näherungsschalter - Kabel 5 m NJ8-E2
Induktiver Näherungsschalter - Stecker M8 NJ8-E2S

Befestigung Energieelement
Antrieb
doppeltwirkender Pneumatikzylinder
Integrierte Feder
Energiespeicher bei Druckabfall
Roboterflansch
Teilkreis nach EN ISO 9409-1
Kolbenstellungsabfrage
über Magnetfeldsensor
Verriegelungsbolzen
der Verriegelungshülse angepasst
Verriegelungshülse
hohe Momentenaufnahme
Integrierte Luftdurchführung
Luft- / Vakuumdurchführung Schlauchlose Ansteuerung möglich
Losteil
Zur werkzeugseitigen Montage
Festteil
Zur roboterseitigen Montage

APWER3052
APWER3054

Übertragungsart Kommunikation

Übertragungsart elektrisch
