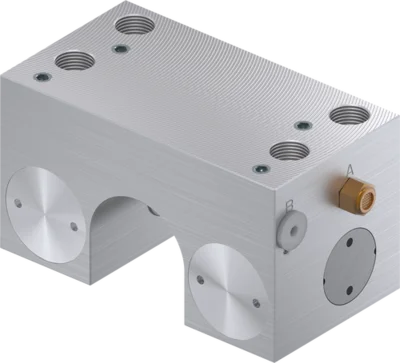

Elemento de sujeción
Serie MKR
- Independientemente del fabricante
Para guías cilíndricas y de ejes - Abierto sin energía (NO)
De cierre con presión - Elevados tiempos en servicio
Hasta 5 millones de ciclos de enclavamiento estáticos
Fuerza de sujeción [N]
Momento de sujeción [Nm]
| Referencia | Accionamiento | Fuerza de sujeción | Fuerza de retención teórica (µ=0,1) | |
|---|---|---|---|---|
| MKR1000A | neumáticos | 650 [N] | 813 [N] | |
| MKR1200A | neumáticos | 650 [N] | 813 [N] | |
| MKR1500A-A | neumáticos | 650 [N] | 813 [N] | |
| MKR1600A-A | neumáticos | 650 [N] | 813 [N] | |
| MKR2000A | neumáticos | 1000 [N] | 1250 [N] | |
| MKR2500A | neumáticos | 1200 [N] | 1500 [N] | |
| MKR3000A | neumáticos | 1750 [N] | 2188 [N] | |
| MKR3200A | neumáticos | 1850 [N] | 2313 [N] | |
| MKR4000A | neumáticos | 1850 [N] | 2313 [N] | |
| MKR5000A | neumáticos | 1850 [N] | 2313 [N] | |
| MKR6000A | neumáticos | 1850 [N] | 2313 [N] | |
- Guía a rodillos
Adecuado para guías cilíndricas y de ejes - Mecanismo de cuña
Multiplicación de fuerza entre émbolos y mordazas de sujeción - Mordazas de sujeción
Se comprime en la guía a rodillos - Carcasa
- Émbolo neumático
El émbolo mueve el mecanismo de cuña en sentido longitudinal
