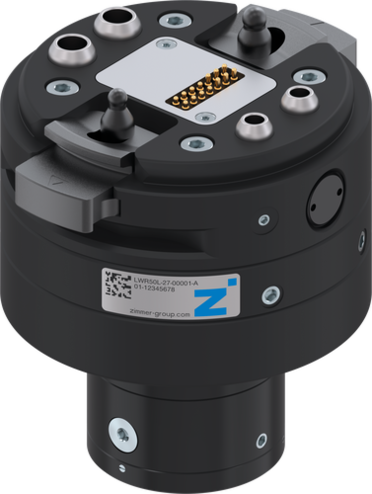

LWR50L-27-00001-A
Nadelgreifer
Serie LWR
- Stufenlose Hubeinstellung
Mit einem Einstellring können Sie den Hub individuell und stufenlos an Ihre Anwendung anpassen - Werkstück-Ablassfunktion
Diese Funktion garantiert Ihnen das sichere und schnelle Ablegen des Werkstückes, vermeidet Störungen im Prozessablauf - Abfrage über Magnetfeldsensorik
Das Detektieren der Endlagen ermöglicht Ihnen kürzere Zykluszeiten und eine durchgängige Steuerung
Technische Daten
| Nadelhub einstellbar max. | 1.5 [mm] |
| Nadeldurchmesser | 0.7 [mm] |
| Betriebstemperatur | 5 ... +80 [°C] |
| Zulassungen | LABS / REACH / RoHS |
| Schutzart nach IEC 60529 | IP30 |
| Gewicht | 0.69 [kg] |
| Energieübertragung elektrisch | integriert |
| Verriegelungshub | 1 [mm] |
| Wiederholgenauigkeit in X, Y | 0,05 [mm] |
| Wiederholgenauigkeit in Z | 0,05 [mm] |
| Anzugskraft | 50 [N] |
| Achsversatz beim Koppeln max. in X, Y | 1 [mm] |
| Passend für Serie | LWR50F |
| Nadelanzahl | 20 [Stück] |
| Einfahrzeit / Ausfahrzeit | 0.03 [s] |
| Wiederholgenauigkeit +/- | 0.05 [mm] |
| Betriebsdruck min. | 4 [bar] |
| Betriebsdruck max. | 8 [bar] |
| Nennbetriebsdruck | 6 [bar] |
| Zylindervolumen pro Zyklus | 1 [cm³] |
