GP75-C

Pinces parallèles deux mors
Série GP

Équipement/Options

Course par mors	10 [mm]
Force de préhension à la fermeture	220 [N]
Force de préhension à l'ouverture	260 [N]
Temps de fermeture	0.03 [s]
Temps d'ouverture	0.03 [s]
Précision de répétition +/-	0.05 [mm]
Pression de service min.	3 [bar]
Pression de service max.	8 [bar]
Pression de service nominal	6 [bar]
Température de fonctionnement min.	+5 [°C]
Température de fonctionnement max.	+80 [°C]
Volume du vérin par cycle	13 [cm³]
Protection de IEC 60529	IP30
Poids	0.47 [kg]

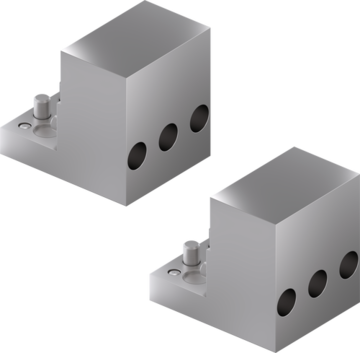

Jeu de mors universel aluminium UB75
Raccord pneumatique droit GV1-8X8
Raccord orientable WV1-8X8
Soupape d‘échappement d‘air rapide DEV08
Soupape de maintien de la pression DSV1-4
Soupape de maintien de la pression avec échappement d’air rapide DSV1-4E
Détecteur de proximité inductif - Câble 5 m NJ8-E2
Détecteur de proximité inductif, M8 NJ8-E2S
Détecteur magnétique en équerre, câble 0,3 m - fiche M8 MFS01-S-KHC-P1-PNP
Détecteur magnétique droit, câble 0,3 m - fiche M8 MFS02-S-KHC-P1-PNP
Capteur 2 points en équerre, câble 0,3 m - fiche M8 MFS01-S-KHC-P2-PNP
Capteur 2 points droit, câble 0,3 m - fiche M8 MFS02-S-KHC-P2-PNP
Capteur de position droit avec câble de 0,3 m - prise M8 MFS02-S-KHC-IL
Connecteur enfichable droit Câble 5 m - Douille M8 KAG500
Connecteur enfichable droit Câble 5 m - Douille M8 KAG500B4
Connecteur enfichable Équerre Câble 5 m - Douille M8 KAW500
Connecteur enfichable adaptable droit - Fiche M8 S8-G-4
Anneau de centrage ZE20H7X4

Accouplement à coin avec guidage forcé
mouvement synchrone des mors de la pince transmission de forces élevées
Came de détection réglable
pour détection de position
Mors de préhension
fixation des mors de préhension
Coulisse
pour une usure réduite
Support détecteur
fixation d‘un détecteur de proximité inductif
Entraînement
vérin pneumatique à double effet
Fixation et positionnement
alternatifs sur plusieurs côtés pour un montage individuel
Rainure de détection
fixation et positionnement des détecteurs magnétiques
